透明LEDスクリーンの製造技術



主要な技術仕様

透明度の範囲

70% - 95%

先進的な素材により光学的透明性を実現

ピクセルピッチ

< 0.5mm

新興のマイクロ-LED アレイ技術

寿命

100、000+時間

通常の動作条件下では

動作温度

-40 度から +85 度まで

極端な条件下でテスト済み





透明 LED スクリーン アーキテクチャの紹介



透明な LED スクリーンは、光学的な透明性とデジタル視覚化機能を組み合わせた、ディスプレイ技術の革命的な進歩を表しています。これらの洗練されたシステムは、最先端の半導体材料と高度な製造プロセスを利用して、卓越した表示品質を維持しながら 70% ~ 95% の範囲の透明度レベルを達成します。{1}



透明 LED スクリーンの基本的なアーキテクチャは、光学的に透明な基板内に埋め込まれたマイクロ LED アレイで構成されており、デジタル コンテンツと物理環境との間にシームレスな統合を実現します。{0}



透明 LED スクリーン技術の背後にあるエンジニアリングの複雑さには、材料科学、光工学、半導体製造など、複数の学際的なアプローチが関係しています。最新の透明ディスプレイは、マグネトロン スパッタリングまたは化学気相成長プロセスによって堆積された極薄の導電層、通常は酸化インジウムスズ (ITO) またはグラフェン- ベースの材料を採用しています。これらの導電層は、ピクセルの活性化に必要な電気経路を提供しながら、光透過率を 90% 以上に維持します。



主要なアーキテクチャコンポーネント

 ナノスケール寸法のマイクロ-LED アレイ

光学的に透明な基板 (ガラスまたはポリマー)

極薄の導電層(ITO またはグラフェン)-

高度な封止材料

統合された制御電子機器

Introduction to Transparent LED Screen Architecture



 光学的な透明度

正確な材料選択とナノスケールの製造公差によって実現



高度な製造プロセスと材料の選択



製造ワークフロー





基板の準備

-超高純度のガラスまたはポリマー材料はプラズマ洗浄を受けて有機汚染物質を除去し、最適な表面状態を作り出します。



導電層の堆積

マグネトロン スパッタリングまたは化学蒸着プロセスによる ITO またはグラフェン{0}} ベースの材料の適用。



LEDチップ実装

高度なピックアンドプレイス装置は、±25 マイクロメートルの精度でコンポーネントを配置し、正確なピクセル ピッチの均一性を実現します。--



接着工程

異方性導電フィルム(ACF)または超微細ピッチ ワイヤ ボンディング技術により、安全な電気接続が実現されます。{0}



カプセル化

光学的に透明な接着剤 (OCA) および液体の光学的に透明な接着剤 (LOCA) は環境保護を提供します。



品質管理とテスト

自動化された光学検査と分光測光分析により、一貫した光学特性が保証されます。



高品質の透明 LED スクリーン パネルの製造には、ナノメートル スケールの公差で動作する精密な製造技術が必要です。-基板準備プロセスは、有機汚染物質を除去し、その後の層の堆積に最適な表面状態を作り出すためにプラズマ洗浄を受ける超高純度のガラスまたはポリマー材料から始まります。-

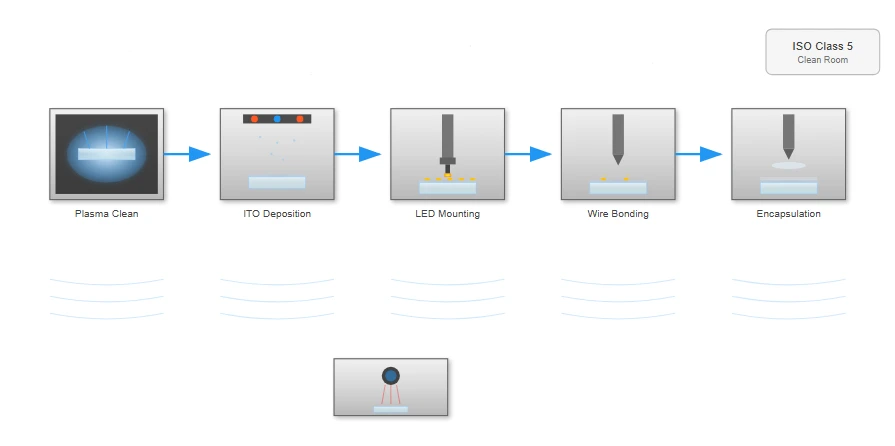

Clean Room Manufacturing



クリーンルーム製造

最新の施設では、サイズが 0.5 マイクロメートル以上の粒子について、粒子数が 1 立方メートルあたり 3,520 個未満である ISO クラス 5 規格が採用されています。

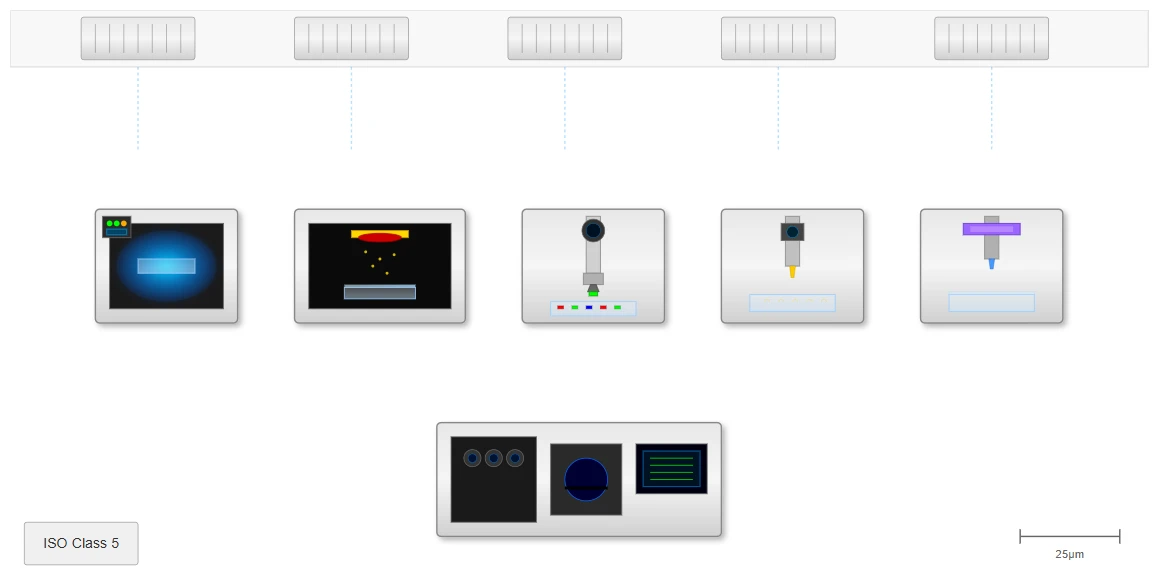

Quality Control Systems



品質管理システム

複数の品質管理チェックポイントでは、自動化された光学検査と分光測光分析を利用して、一貫した光学特性を保証します。

透明 LED スクリーン コンポーネントのカプセル化プロセスは、長期的な信頼性と光学性能を決定する重要な製造段階です。{0}}光学透明接着剤 (OCA) や液体光学透明接着剤 (LOCA) などの高度な封止材料は、光透過への影響を最小限に抑えながら環境保護を実現します。これらの材料は、熱サイクル条件下での耐黄変性、水蒸気透過率、接着強度について広範なテストを受けています。

材質比較

材料 透明性 導電率 料金
インジウムスズ酸化物 (ITO) 90-95% 高い 高い
グラフェン 95-98% 非常に高い 非常に高い
メタルメッシュ 85-90% 非常に高い 中くらい
銀ナノワイヤー 90-92% 高い 中-高





光学工学と光管理システム



透明 LED スクリーン システムの光学設計には、透明性と表示パフォーマンスの両方を最適化するための高度なモデリングとシミュレーションが必要です。

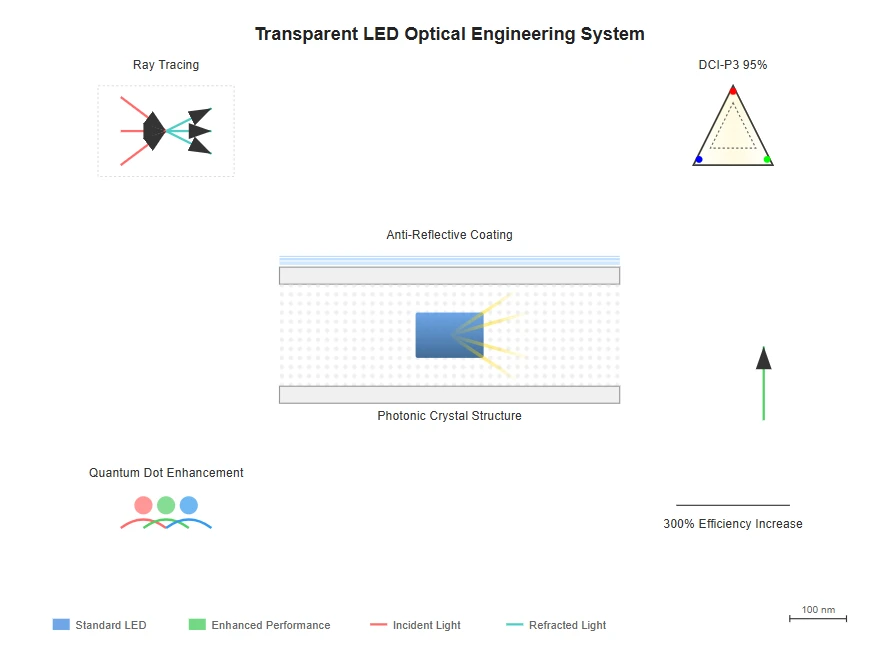

Optical Engineering and Light Management Systems

光抽出技術

高度な光抽出技術により、半導体材料から生成された光子の逃散を最大限に高めることにより、透明 LED スクリーン ディスプレイの効率が向上します。

 フォトニック結晶構造により光取り出し効率が最大 300% 向上

ナノ構造工学

電子ビーム リソグラフィーまたはナノインプリント リソグラフィーによって製造されるフォトニック結晶構造は、全内部反射を抑制する周期的な屈折率変化を生み出します。これらのナノ構造は、発光を表示領域に向けながら透明性を維持するように精密に設計されています。

レイ トレーシングと光の伝播

レイ トレーシング アルゴリズムは、フレネル反射、吸収係数、散乱現象を考慮して、複数の材料界面を通る光の伝播を計算します。

-反射防止コーティング

反射防止コーティング(通常は多層誘電体スタック)の実装により、表面反射がインターフェースごとに 0.5% 未満に低減されます。-

カラーマネジメント

カラー管理システムは、透明基板の固有のスペクトル特性を考慮した高度なキャリブレーション アルゴリズムを採用しています。

  • 量子ドット強化フィルムは色域を拡張します
  • DCI-P3 色空間の 95% 以上を達成
  • 彩度の高い色の狭い発光スペクトル





タッチインテグレーション技術とセンサーシステム



タッチ機能を透明な LED スクリーン アセンブリに統合するには、正確な位置検出を提供しながら光学的な透明性を維持する特殊なセンサー技術が必要です。投影型静電容量式タッチ システムは、線幅 10 マイクロメートル未満のダイヤモンド パターン ITO 電極を利用し、88% 以上の視覚的透明度を達成しながら、無制限の同時タッチ ポイントによるマルチタッチ検出をサポートします。-



センサー電極のパターニング プロセスでは、サブミクロンの解像度のフォトリソグラフィー技術が採用されており、表示領域全体で一貫したタッチ感度が保証されます。{0}



タッチシステムのパフォーマンス



< 1mm

タッチ精度



< 10ms

応答時間

88%+

透明性



無制限

タッチポイント

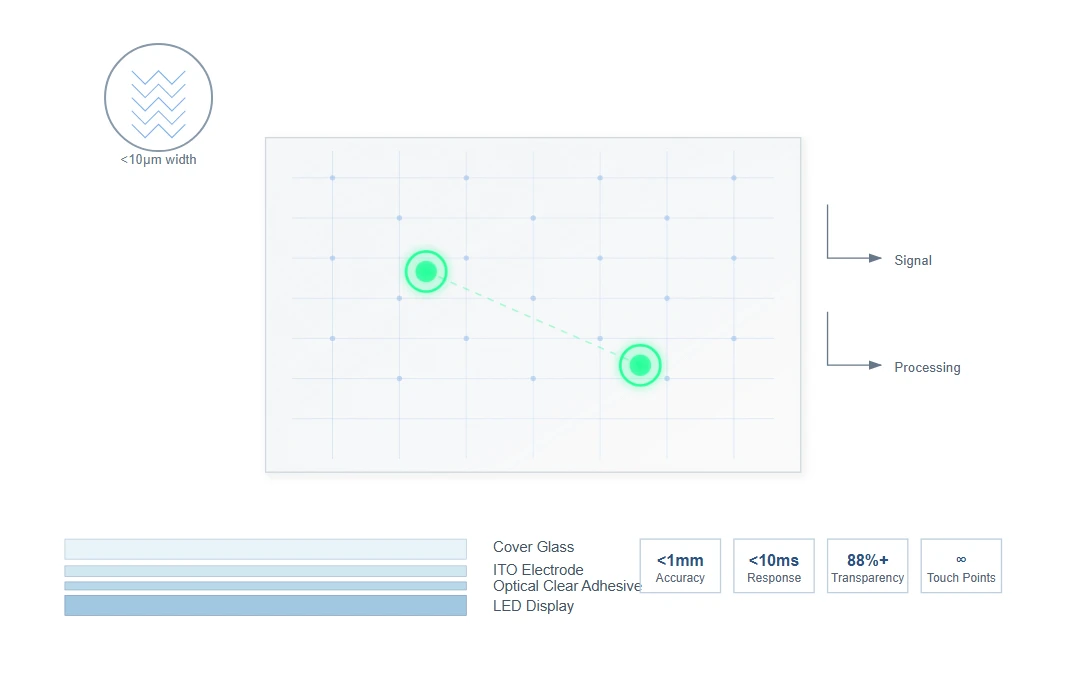

Touch Integration Technologies and Sensor Systems





高度なタッチ処理テクノロジー



信号処理アルゴリズム

高度なアルゴリズムは、広範なデータセットでトレーニングされた機械学習モデルを利用して、意図的なタッチ入力と環境干渉を区別します。

パームリジェクションシステム

洗練されたアルゴリズムにより、接触面積、圧力分布、時間的特性が分析され、意図した入力と偶発的な接触を区別します。

力-感知機能

圧電センサーまたはひずみゲージ センサーは、基板材料の微細な変形を測定し、透明性を損なうことなく感圧入力を提供します。{0}}



熱管理と信頼性エンジニアリング



過度の熱発生はパフォーマンスと寿命の両方を低下させる可能性があるため、効果的な熱管理は透明 LED スクリーン システムの設計上の重要な考慮事項となります。



信頼性試験プロトコル



透明 LED スクリーン製品の信頼性テスト プロトコルは、半導体デバイスの JEDEC 仕様やディスプレイ システムの IEC 規格など、厳しい業界標準に従っています。これらの包括的なテスト手順により、通常の動作条件下で 100,000 時間を超える最小動作寿命が保証されます。





  温度サイクル

テスト対象者は、動作範囲全体でパフォーマンスの安定性を確保するために、-40 度から +85 度までの極端な温度サイクルを表示します。



  湿度試験

高湿度条件 (85 度で 85% RH) にさらして、湿気の侵入と結露の影響に対する耐性を評価します。



  機械的応力

振動および衝撃荷重試験により、輸送および設置条件下での構造の完全性が保証されます。

  環境暴露

紫外線照射と大気腐食試験により、屋外用途での長期耐久性が検証されています。{0}}

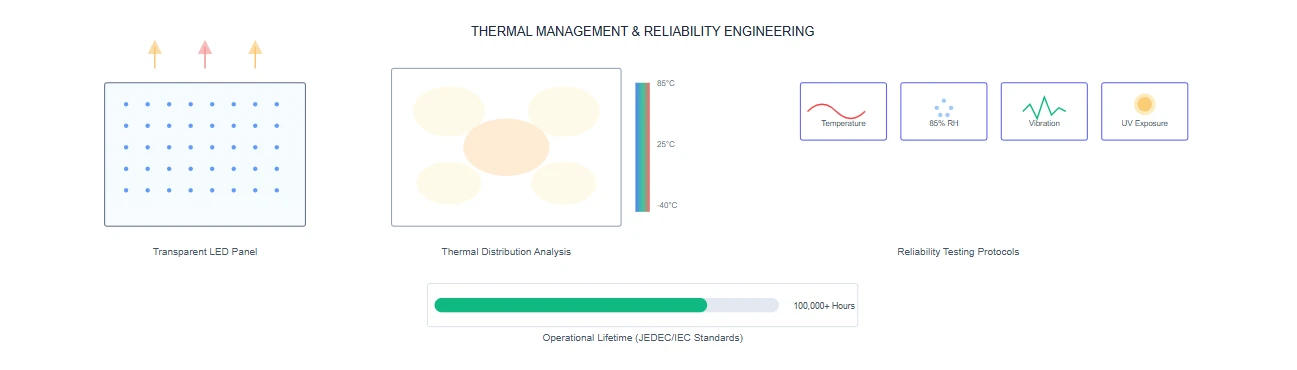

Thermal Distribution Analysis



熱分布解析



サーマルイメージングは​​ディスプレイ表面全体の熱パターンを明らかにするため、エンジニアは透明性を維持しながら熱放散経路を最適化できます。高度な熱管理システムにより均一な温度分布が確保され、パフォーマンスの低下や寿命の短縮につながるホットスポットが防止されます。



熱管理戦略

  数値流体力学

高度な熱シミュレーションにより、さまざまな動作条件下での温度分布を予測し、放熱戦略の最適化を可能にします。

  透明ヒートスプレッダー

グラフェン フィルムとカーボン ナノチューブ アレイは、光学的透明性を維持しながら効率的な横方向の熱伝導を実現し、1000 W/m·K を超える熱伝導率を達成します。

  パッシブ冷却システム

戦略的に配置された対流チャネルは、能動的な冷却コンポーネントを必要とせずに自然な空気循環を促進する煙突効果を生み出します。

  動的温度制御

インテリジェント制御システムは、温度センサーに基づいて電力供給を調整し、さまざまな負荷条件下で最適な動作温度を維持します。



システム統合と制御アーキテクチャ

制御アーキテクチャ

制御アーキテクチャには、ピクセル データ、電力供給、診断機能を管理する分散処理システムが採用されています。

 リアルタイム処理のためのフィールド-プログラマブル ゲート アレイ(FPGA)-

画像のスケーリングと色変換のための高度なアルゴリズム

120Hz+フレームレートで最大8Kの入力解像度をサポート

通信プロトコル

高速差動信号により、システム コンポーネント間の信頼性の高いデータ伝送が保証されます。

データレートが 10 Gbps を超える LVDS または V-by{1}} 標準

データの整合性を確保するためのエラー訂正コーディング

フェイルオーバー保護のための冗長データパス

通常の状態ではビット誤り率が 10^-12 未満

電源管理

高度な電源管理により、パフォーマンスを維持しながらエネルギー消費を最適化します。

動的バックライト制御により電力を最大 40% 削減

独立したレギュレーションを備えた複数の電圧ドメイン

さまざまな表示ゾーンをきめ細かく制御-

電力監視および診断機能



校正と品質保証の方法論

比色校正



専門的な透明 LED スクリーンの設置には、複数のパネルにわたって均一な外観と長期にわたる一貫したパフォーマンスを確保するための包括的な校正手順が必要です。測色キャリブレーションでは、分光放射計を使用して複数のグレー レベルで各原色のスペクトル パワー分布を測定し、詳細な特性プロファイルを作成します。

校正プロセス

1.スペクトルパワー分布測定

2.ガンマ補正と白色点調整

3.色域マッピングとキャリブレーション

4.表示面全体の均一性補正

5.経年補償係数の実装

6.校正データの保存と適用

自動品質検査



自動品質検査システムはマシンビジョン技術を利用して、製造中に透明 LED スクリーン パネルの欠陥を検出します。高解像度カメラは複数の照明条件下で画像を撮影し、人工知能アルゴリズムが異常を特定します。-

検出された欠陥
  • デッドピクセルまたはスタックピクセル
  • 汚染粒子
  • 表面の傷
  • コーティングの欠陥
  • 電極パターンの誤差
検査能力
  • 99.9%以上の重大な欠陥を検出
  • サブ-解像度の画像処理
  • マルチアングル照明-
  • 自動欠陥分類
  • 統計的プロセス管理



将来の開発と新たなテクノロジー



透明 LED スクリーン技術の進化は、新しい材料と製造プロセスの研究を通じて進歩し続けています。

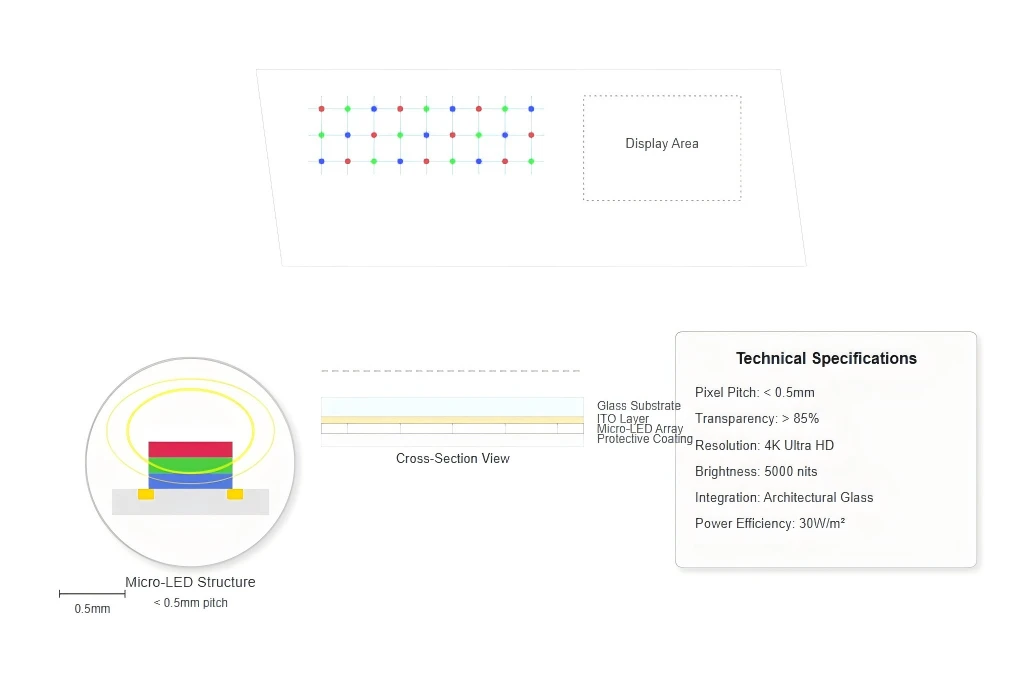

Micro-LED Arrays

マイクロ-LED アレイ

新しい開発には、ピクセル ピッチが 0.5 mm 未満のマイクロ LED アレイが含まれており、高解像度の表示機能を維持しながら、建築用ガラスにほぼ目に見えない統合を実現します。-

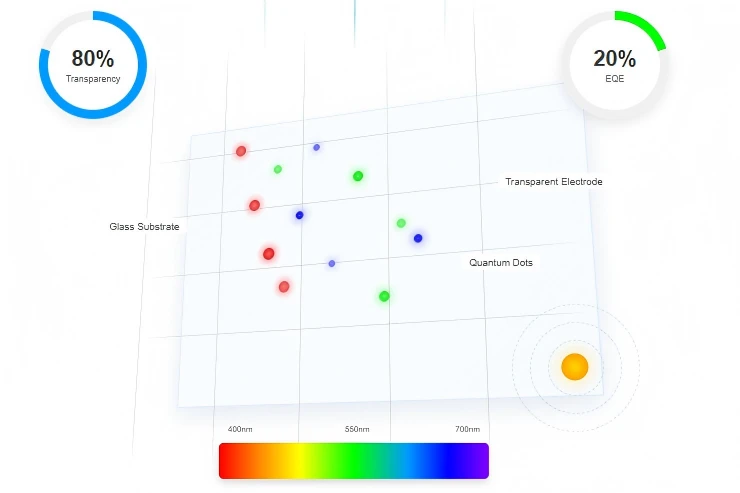

Quantum Dot LED (QLED)

量子ドットLED (QLED)

QLED テクノロジーは効率と色純度の向上を約束しており、実験室でのデモンストレーションでは 80% 以上の透明性を維持しながら 20% を超える外部量子効率を達成しています。

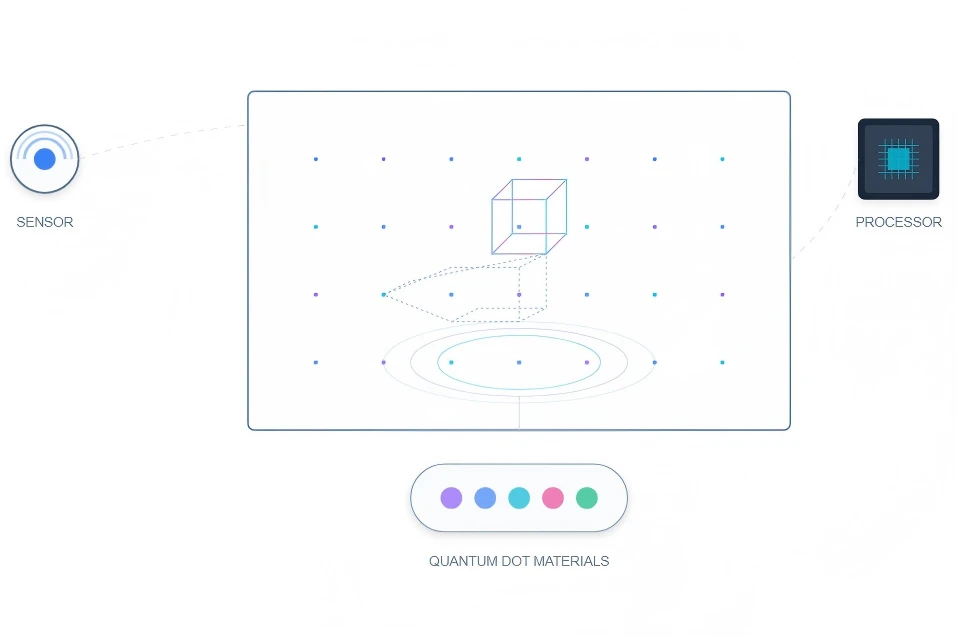

Augmented Reality Integration

拡張現実の統合

拡張現実機能の統合により、ディスプレイ機能と環境センシングおよび空間コンピューティングが結合され、没入型の複合現実体験が作成されます。

柔軟で伸縮性のあるディスプレイ



柔軟で伸縮性のある透明ディスプレイの研究により、曲面および等角設置に対する新たな応用の可能性が開かれています。これらの次世代透明 LED スクリーン技術は、電気的および光学的機能を維持しながら機械的変形に対応する弾性基板と蛇行相互接続を利用しています。-



プロトタイプのデモンストレーションでは、ディスプレイの動作を維持しながら最大 150% の伸縮率を達成しており、自動車、航空宇宙、ウェアラブルエレクトロニクスにおける将来のアプリケーションを示唆しています。



主な用途

車載用ディスプレイ

ウェアラブル技術

フレキシブルデバイス

航空宇宙インターフェース

湾曲した建築

医療機器

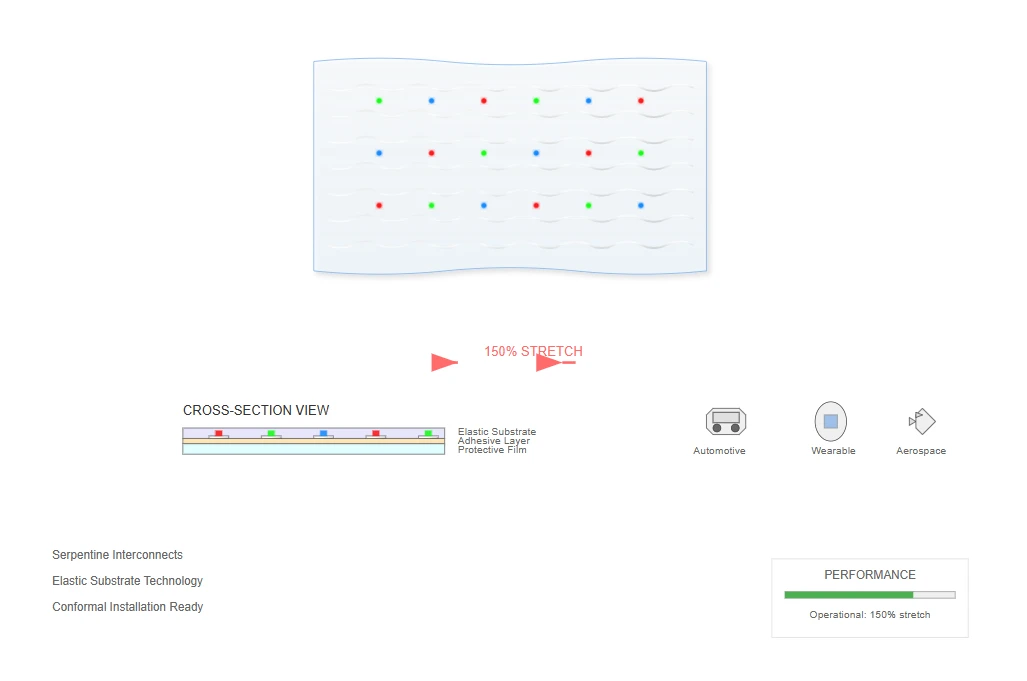

Flexible And Stretchable Displays
