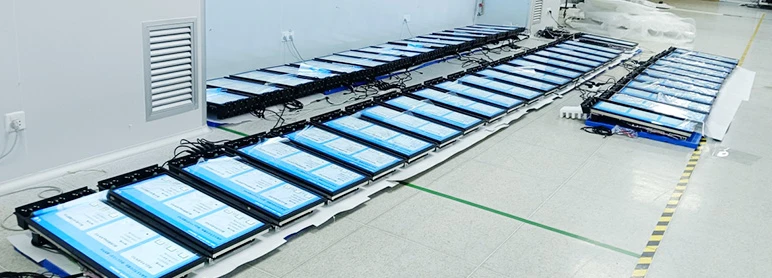

デジタル表示技術
両面スクリーン機能を備えた 28 インチ LCD バー ディスプレイ システムは、ディスプレイの革新において前例のない高みに達しました

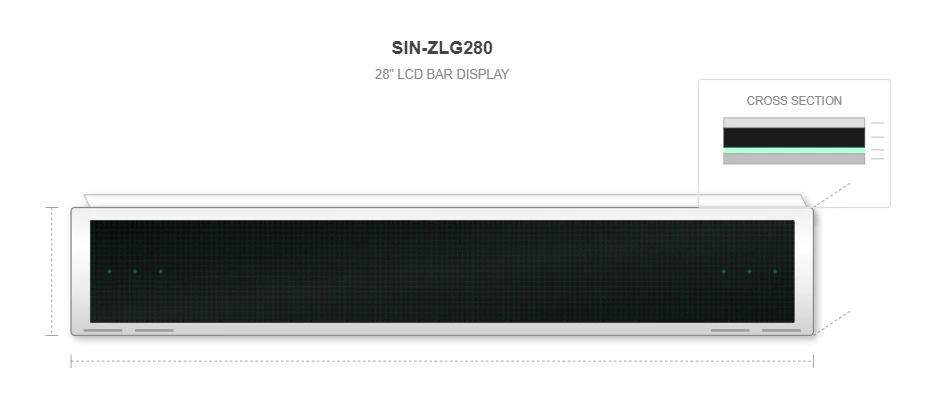

卓越した製造における精密エンジニアリング

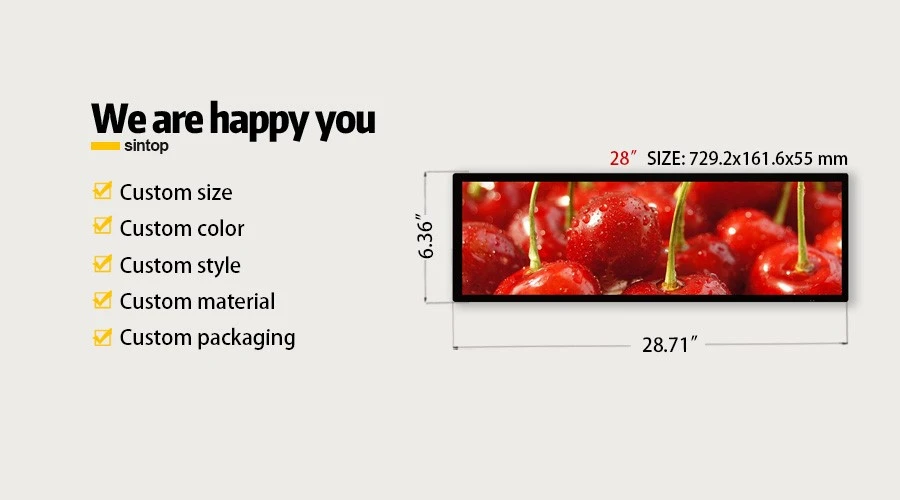

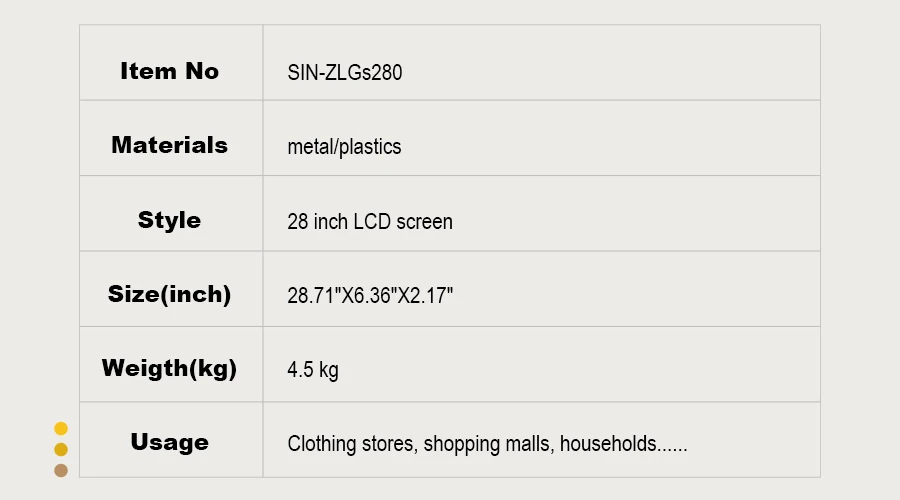

28 インチ LCD バー ディスプレイの製造には、細部への細心の注意と高度な技術力が必要です。 SIN-ZLGs280 モデルは、729.2x161.6x55 mm という細心の注意を払って作られた寸法でこの精度を実証しており、形状と機能性の完璧なバランスを表しています。

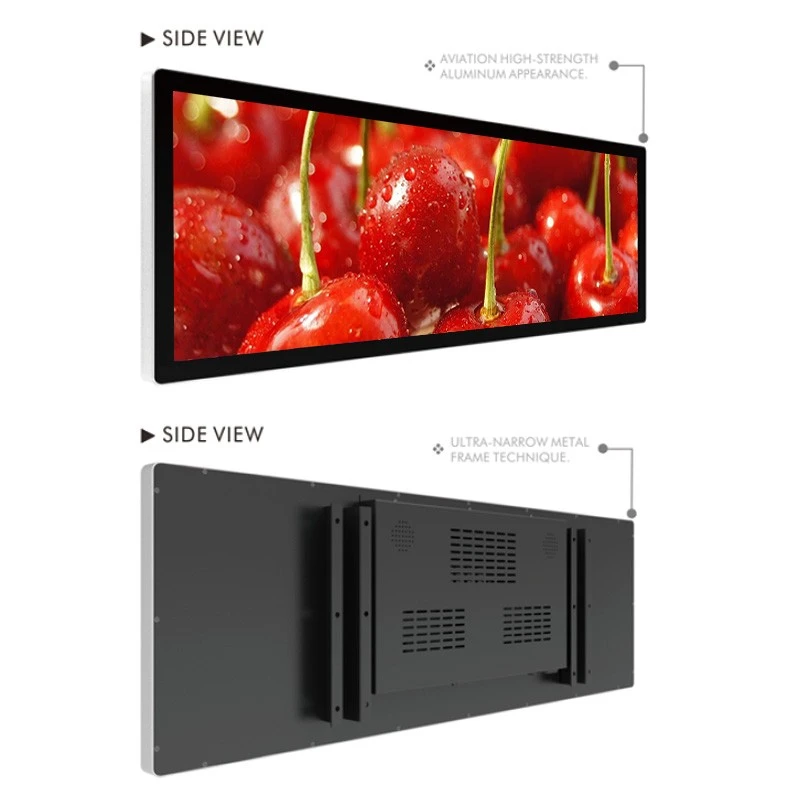

この設計は、航空グレードのアルミニウム構造により構造の完全性を維持しながら、画面の面積を最大化する超薄型のプロファイルを実現しています。{0}{1}

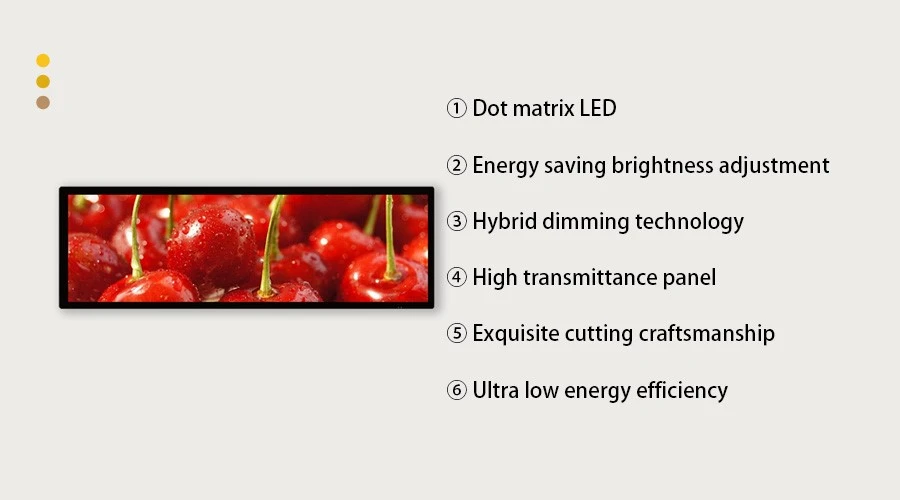

優れたディスプレイ システムの基盤はパネル技術にあります。現代のメーカーは、優れた視覚パフォーマンスを達成するために、高度な TFT (薄膜トランジスタ) 構成と組み合わせたドット マトリックス LED テクノロジーを採用しています。
バー ディスプレイ アプリケーション向けに特に最適化された 1920×360 解像度の実装により、細長い画面フォーマット全体で非常に鮮明なコンテンツ レンダリングが保証されます。-この解像度は、標準ディスプレイと比較すると型破りではありますが、これらの特殊なシステムが最適な情報表示に必要とする独自のアスペクト比に完全に適合します。
寸法
729.2×161.6×55mm
解決
1920 × 360
工事
航空-グレードのアルミニウム
テクノロジー
ドットマトリックスLED + TFT
光学性能メトリクス
輝度 350 cd/m²
コントラスト比 1400:1
色深度 1670 万色
応答時間 6ms
視野角 178 度 /178 度
ハイブリッド調光テクノロジーは、周囲の光の状態とコンテンツの要件に基づいて輝度レベルを自動的に調整します。

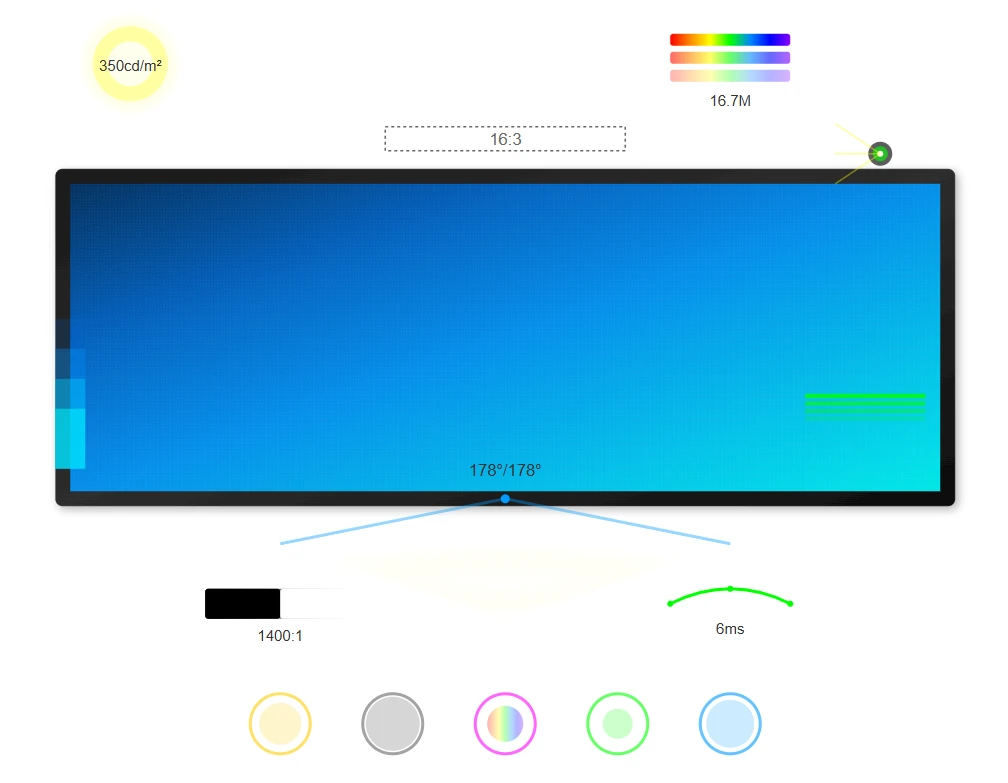

先進のパネル技術と光学性能
この洗練されたシステムの中心には、商業および小売環境向けに独自に調整された仕様である 16:3 のアスペクト比で動作する高度な LCD パネル技術が組み込まれています。
350cd/m² の輝度仕様は慎重に調整されたバランスを表しており、エネルギー効率を維持しながらさまざまな照明条件下での視認性を確保します。このバー ディスプレイは、1670 万色深度 (8 ビット) の優れた色再現を実現し、広告や情報表示アプリケーションに不可欠な鮮やかで正確な色表現を可能にします。
この高度なシステムの 1400:1 のコントラスト比は、メーカーの画質に対する取り組みを示しています。この仕様により、深い黒と鮮やかな白が保証され、競争の激しい小売環境で注目を集めるダイナミックなビジュアル コンテンツが作成されます。
178 度/178 度の視野角仕様は、このバー ディスプレイが視聴者の位置に関係なく一貫した画質を維持することを意味します。これは、視聴者がさまざまな角度から近づくパブリック ディスプレイ アプリケーションにとって重要な要素です。
このシステムの応答時間は 6 ミリ秒に最適化されており、モーション ブラーやゴースト効果を防止します。これは、動的コンテンツやビデオ広告を表示する場合に特に重要です。この素早い応答により、スムーズなトランジションと鮮明なモーション レンダリングが保証され、全体的な視聴エクスペリエンスが向上します。
卓越した製造プロセス

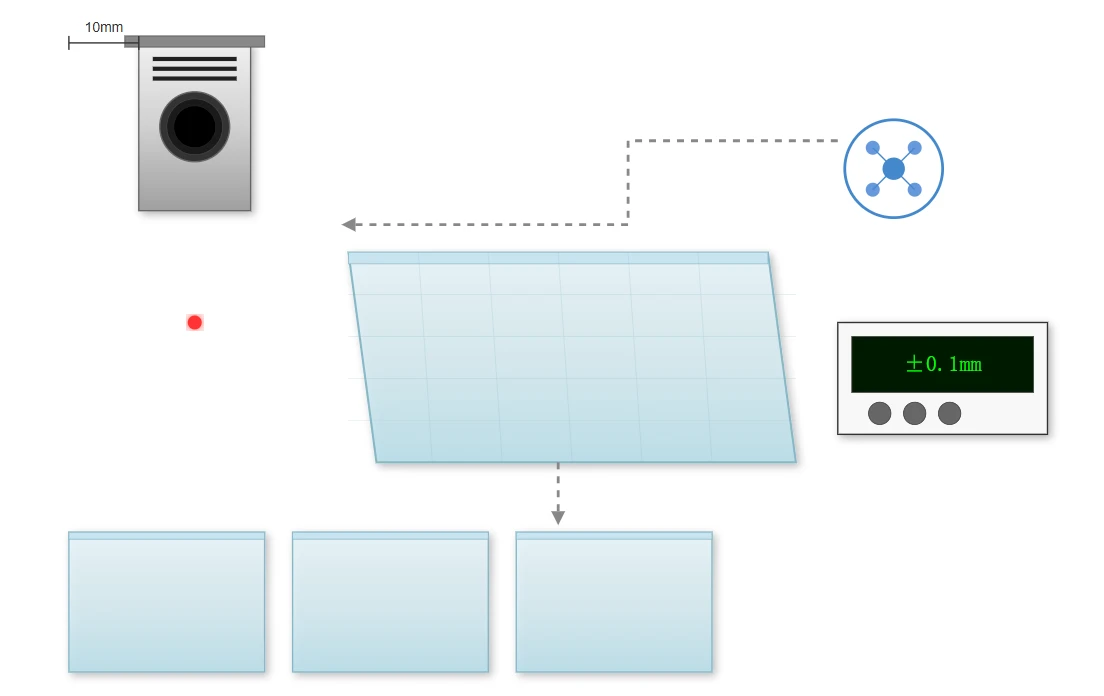

基板の準備
最初の段階は基板の準備から始まり、超高純度ガラスパネルに化学強化と精密切断が行われます。{0}製造施設ではレーザー切断技術を採用し、±0.1mm以内の公差を達成し、完璧なパネル位置合わせとシームレスな組み立てを保証します。

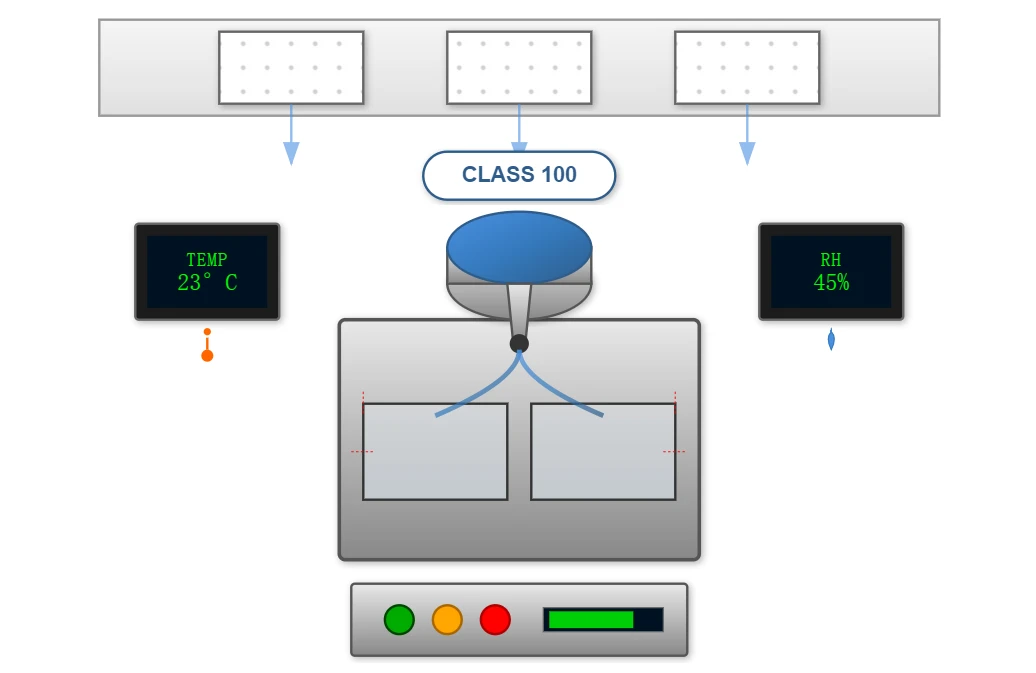

液晶注入
生産のための液晶注入プロセスには、クラス 100 基準を維持するクリーン ルーム環境が必要です。温度と湿度の制御システムは、組立プロセス全体を通じて、温度を 23 度 ±1 度、湿度を 45% ±5% に保つ最適な状態を維持します。これらの厳格な環境制御により汚染が防止され、表面全体にわたって一貫した液晶の配向が保証されます。

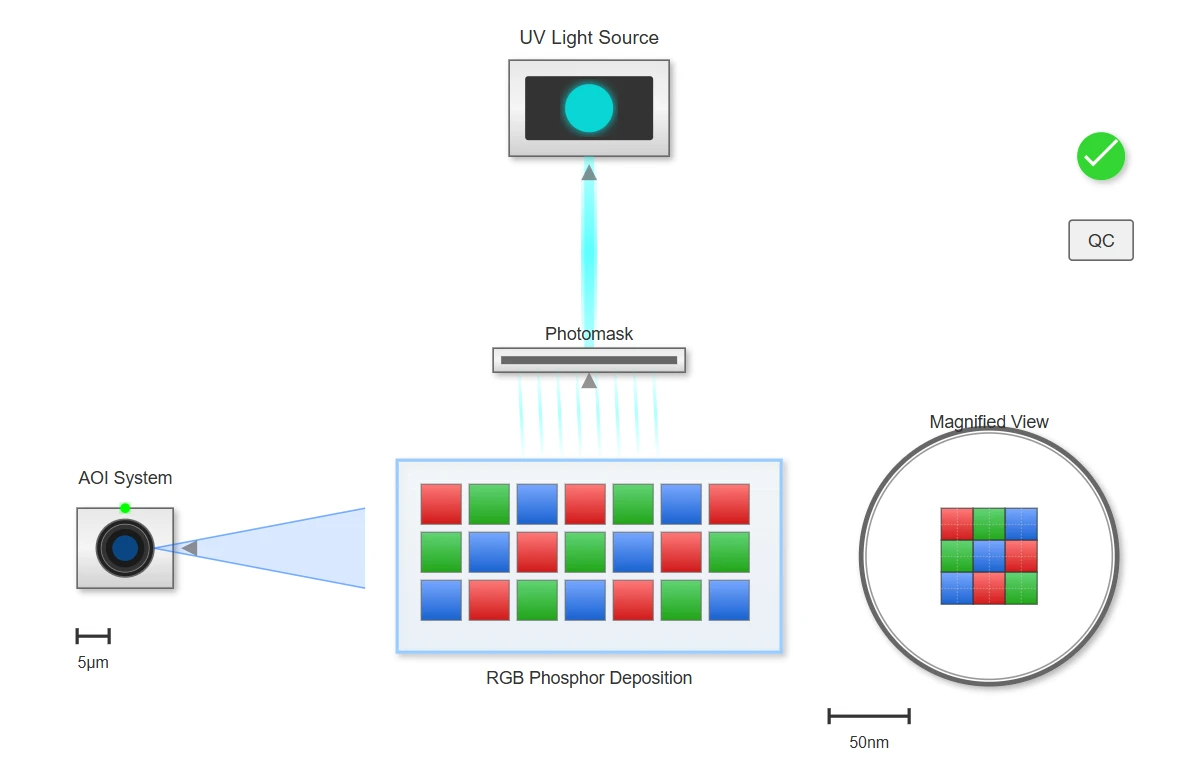

カラーフィルターの応用
製造におけるカラー フィルターの適用には、高度なフォトリソグラフィー技術が利用されます。各ピクセルには、ナノメートル単位で測定される堆積精度で正確に堆積された赤、緑、青の蛍光体が含まれています。製造プロセスには複数の品質管理チェックポイントが含まれており、各バー ディスプレイは、5 マイクロメートルほどの小さな欠陥を検出できる自動ビジョン システムを使用した光学検査を受けます。

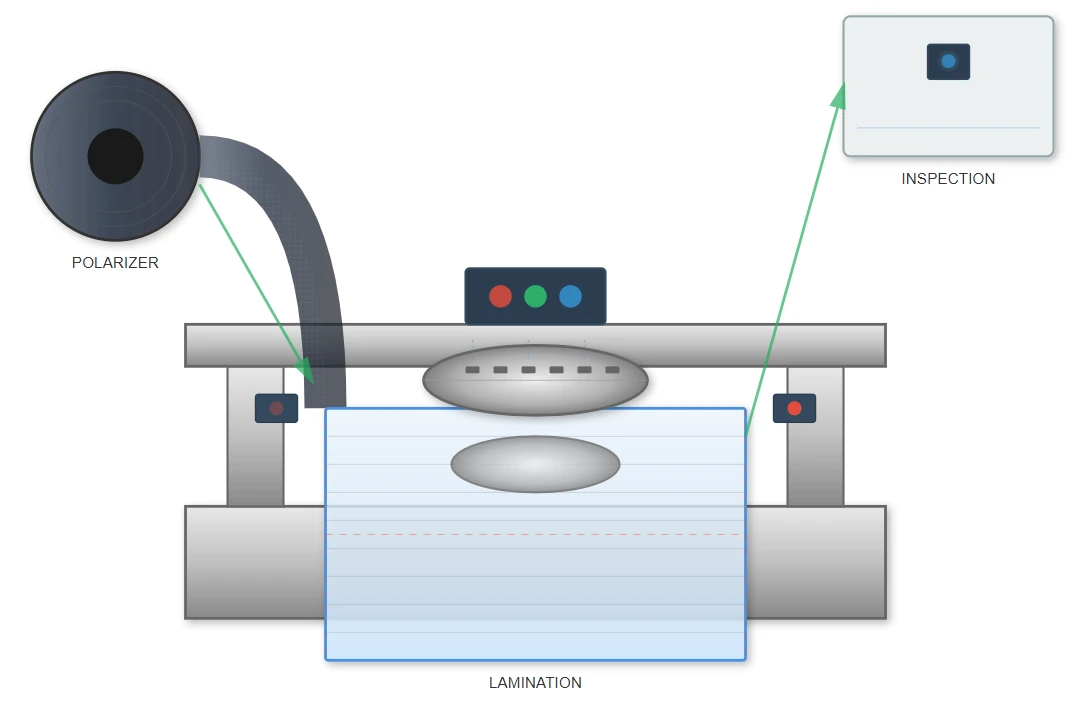

偏光板アタッチメント
偏光子の取り付け段階は、製造におけるもう 1 つの重要なステップです。 -高透過率の偏光フィルムは、気泡を排除し、表面全体に均一に接着する精密ラミネート装置を使用して貼り付けられます。偏光子の調整精度はコントラスト比と視野角のパフォーマンスに直接影響するため、このステップはプロ仕様の仕様を達成するために非常に重要です。-

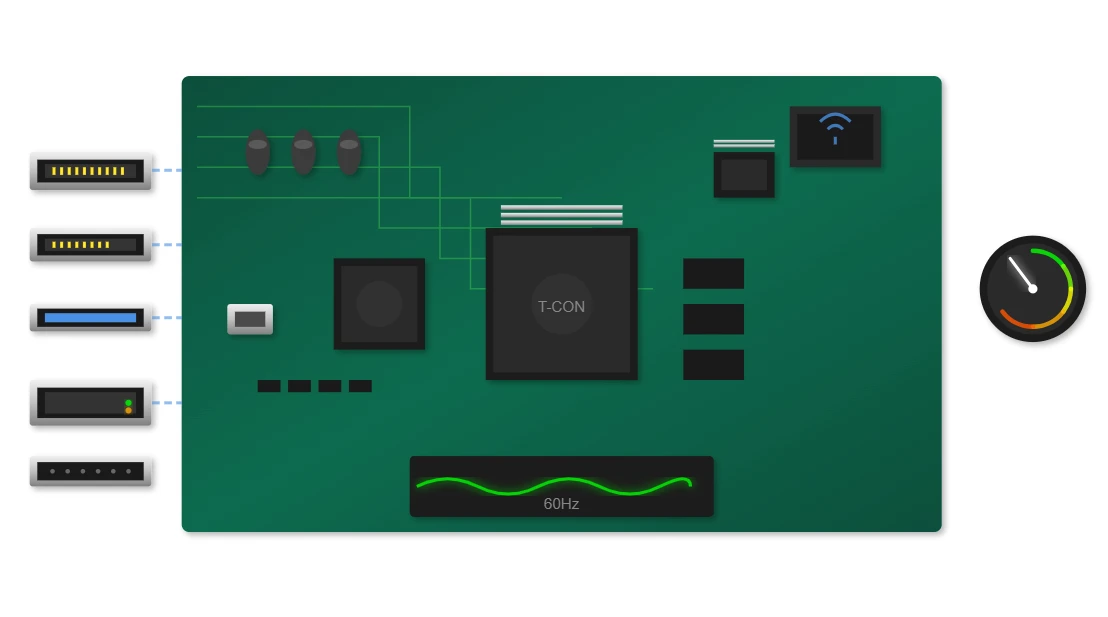

電子統合および制御システム
このバー ディスプレイの電子バックボーンには、洗練されたドライバー回路と制御システムが組み込まれています。高度なタイミング コントローラー (T-CON) の統合により、パネル全体での正確なピクセル アドレス指定とリフレッシュ レート管理が保証されます。
このシステムは 60 Hz の標準リフレッシュ レートで動作し、商用アプリケーションでの長時間の視聴に不可欠なちらつきのないパフォーマンスを維持します。{1}
電力効率
最大電力: 120W (両面)
スタンバイ電力: < 1W
業界をリードする-エネルギー効率
接続オプション
HDMI
ディスプレイポート
イーサネット
無線
USB
RS-232
標準ディスプレイと28インチLCDバーディスプレイの消費電力比較
動作環境範囲
温度範囲 0度～50度
耐湿性 10% ～ 85% RH
MTBF 定格 30,000 時間

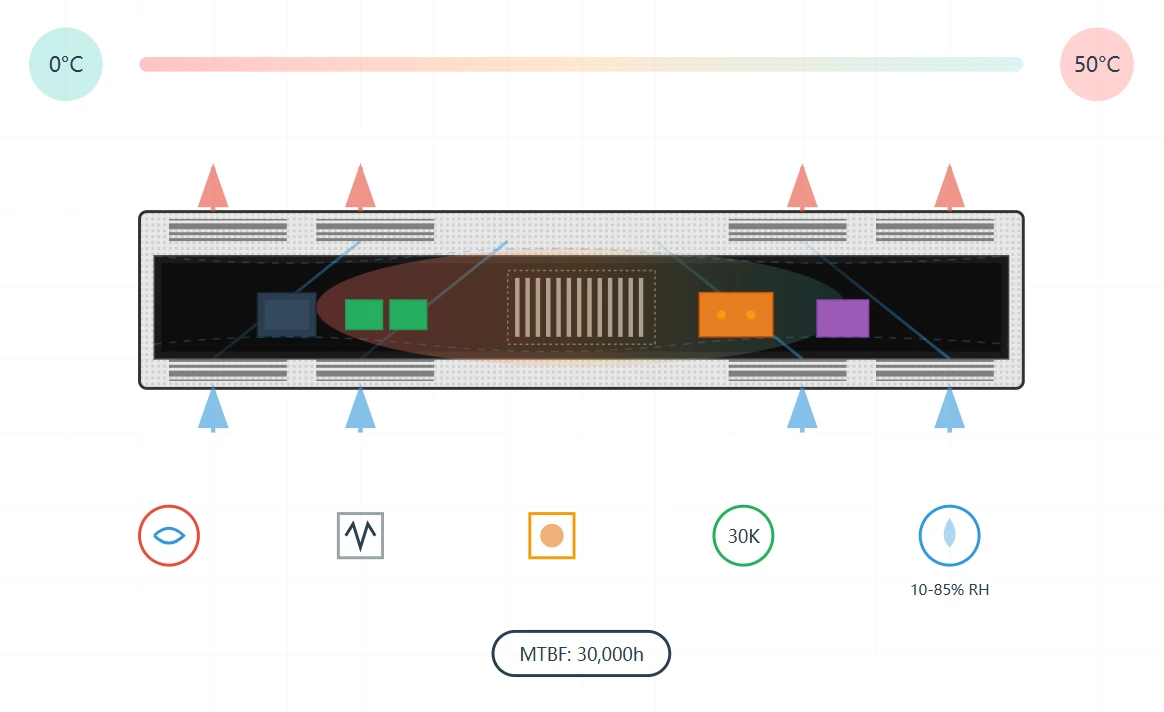

熱管理と信頼性エンジニアリング
熱管理は設計と製造の重要な側面を表します。バーディスプレイの細長いフォームファクタには独特の熱的課題があり、革新的な冷却ソリューションが必要です。
戦略的な換気配置とヒートシンクの統合によるパッシブ冷却の実装により、アクティブ冷却システムの騒音やメンテナンスの必要がなく、最適な動作温度が保証されます。
シャーシ設計には熱モデリング データが組み込まれており、エアフロー パターンを最適化します。数値流体力学シミュレーションは、対流冷却効率を最大化するための換気スロットの配置と内部コンポーネントの位置をガイドします。
その結果、コンポーネントの温度を安全な動作限界内に維持しながら、0 度から 50 度の範囲の周囲温度で連続動作できるシステムが実現しました。
信頼性試験プロトコル
さまざまな条件での加速寿命試験
極端な温度範囲間の熱サイクル
輸送耐久性の耐振動性評価
高温での焼き込み試験-
環境ストレススクリーニング手順
現実世界のアプリケーション シナリオ-

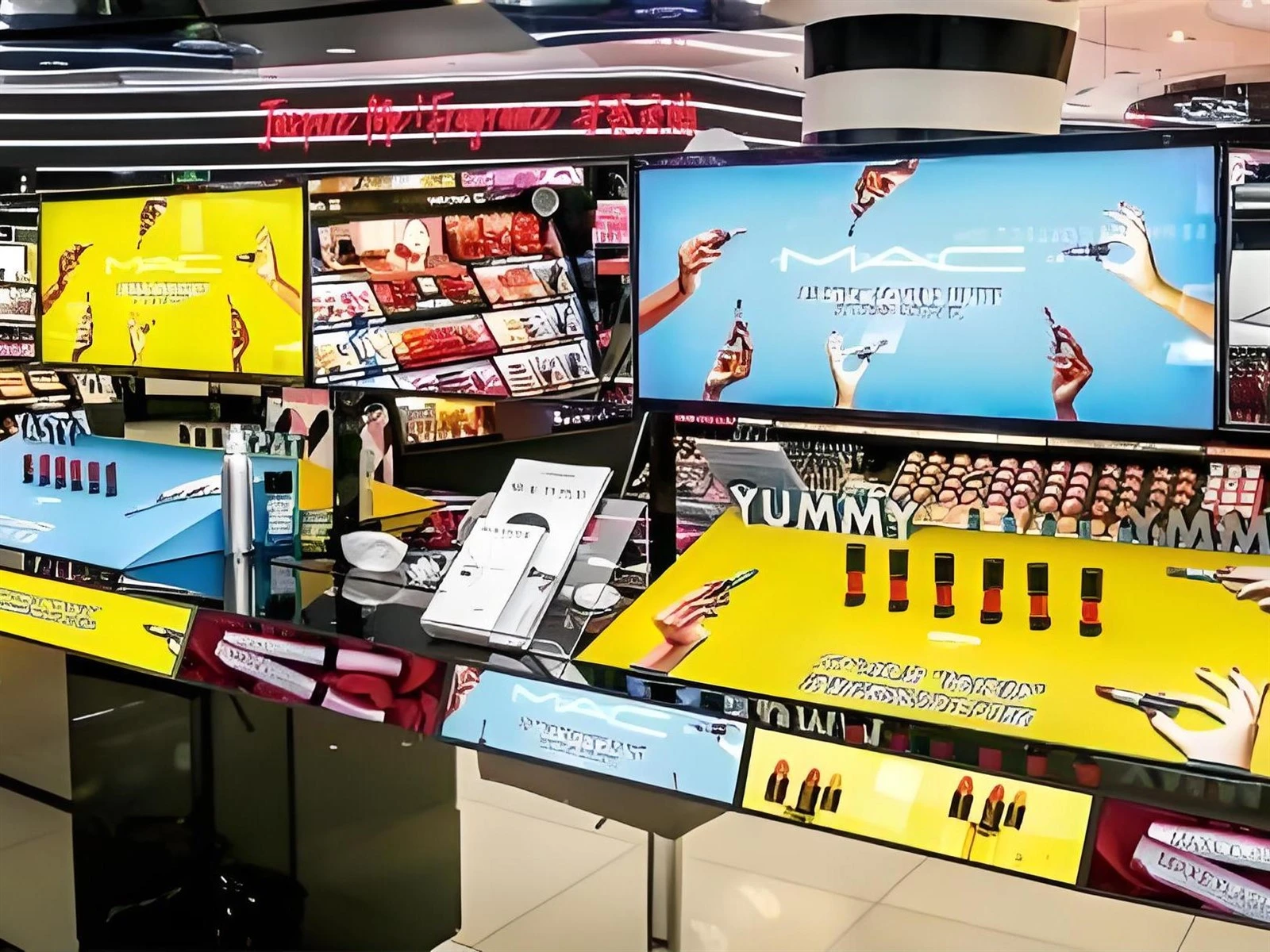

小売環境
小売環境では、これらのシステムは動的な棚端ディスプレイ ソリューションとして機能し、リアルタイムの価格更新やプロモーション コンテンツを購入時に直接提供します。{0}{1}{1}細長いフォーマットは標準的な棚の寸法を完全に補完し、統合されたデジタル マーチャンダイジング ソリューションを作成します。

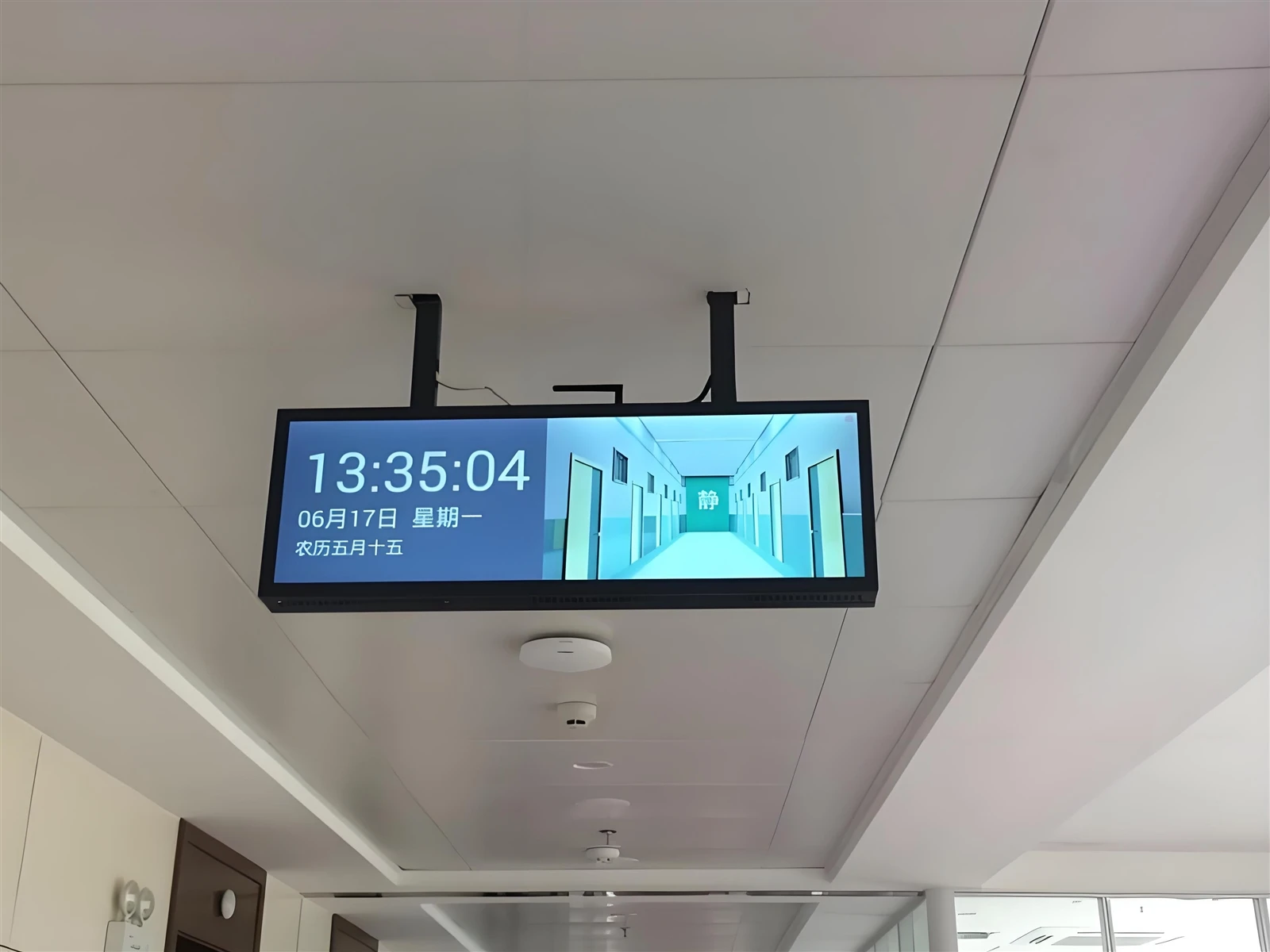

交通拠点
空港や鉄道駅では、出発および到着情報にこれらのディスプレイが使用されており、幅広のフォーマットにより乗客情報システムに優れた視認性を提供します。高輝度により、自然光が明るい環境でも視認性が確保されます。

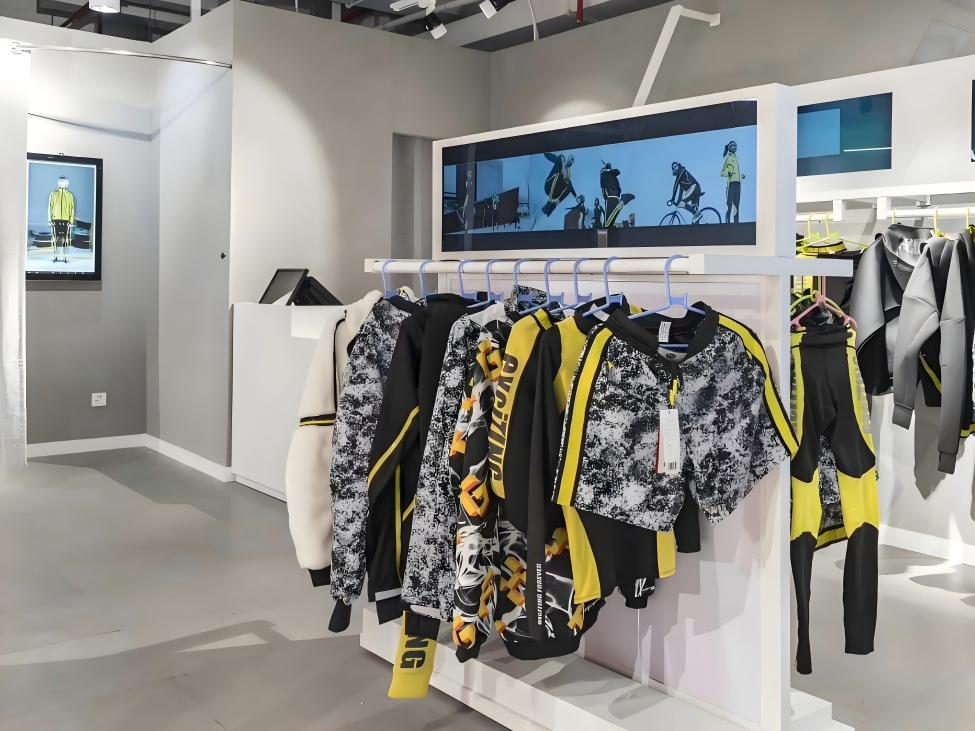

企業環境
小売ファッション環境 小売ファッション環境では、バー ディスプレイは洗練されたマーチャンダイジング ツールとして機能します。これらのシステムを備えた衣料品店は、プロモーション特典、季節のコレクション、リアルタイムの在庫更新を表示できます。-ディスプレイは、スタイリングの提案、サイズの在庫状況、店内全体のトレンドアイテムを提示することで、ショッピング体験を向上させます。

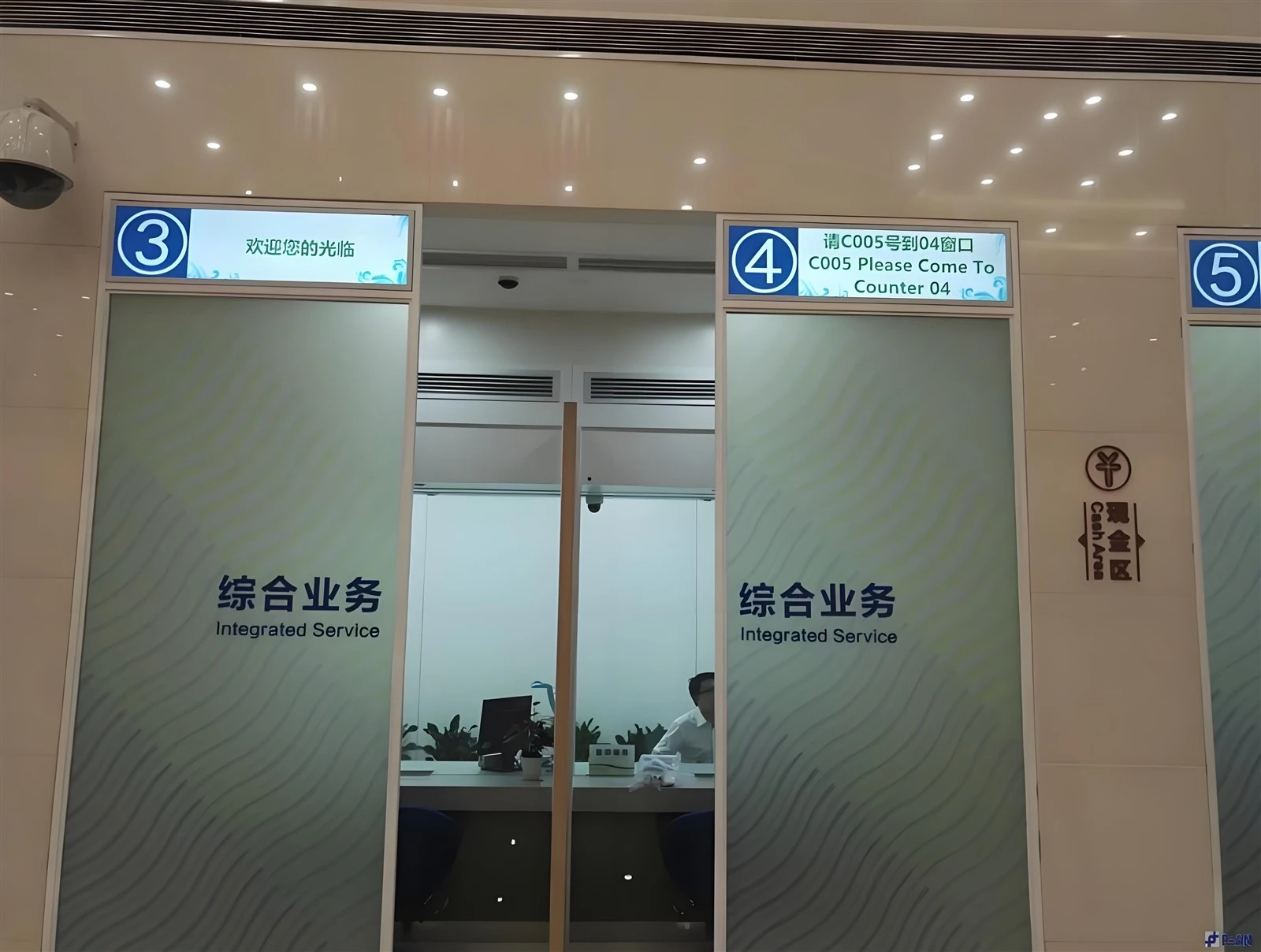

銀行と金融
銀行および金融部門は、キュー管理およびレート表示アプリケーションにこのテクノロジーを採用しています。複数のデータ ストリームを同時に表示できるため、為替レートや株式相場の表示に最適です。
コンテンツ管理と表示の最適化
このテクノロジーを効果的に利用するには、高度なコンテンツ管理戦略が必要です。独自のアスペクト比には、利用可能な画面領域を最大化する特別にフォーマットされたコンテンツが必要です。これらのアプリケーション向けにプロフェッショナルなコンテンツを作成するには、設置環境で一般的な視聴距離と角度を理解する必要があります。
これらのシステムの動的コンテンツ スケジューリングにより、業務運営や顧客のトラフィック パターンに合わせた時間ベースのコンテンツ ローテーションが可能になります。{0}}高度なコンテンツ管理システムはマルチゾーン レイアウトをサポートしており、さまざまな種類のコンテンツを画面全体に同時に表示できます。-この機能により、バー ディスプレイは、特定の視聴者にターゲットを絞ったメッセージを配信できる多用途のコミュニケーション プラットフォームに変わります。
データ フィードをコンテンツ システムに統合すると、リアルタイムの情報表示が可能になります。{0}ソーシャル メディア フィード、ニュース更新、ビジネス指標のいずれを表示する場合でも、システムは動的な情報ポータルになります。 API や RSS フィードを介してさまざまなデータ ソースと統合できるため、コンテンツが最新かつ関連性のある状態に保たれます。
コンテンツ管理機能
予定されているコンテンツ
時間に基づいたコンテンツのローテーション-
リアルタイム更新-
ライブデータの統合
分析
コンテンツのパフォーマンス指標
マルチゾーンのレイアウト
コンテンツの同時表示
リモート管理
クラウド-ベースの制御システム
多言語サポート-
グローバルなコンテンツ展開

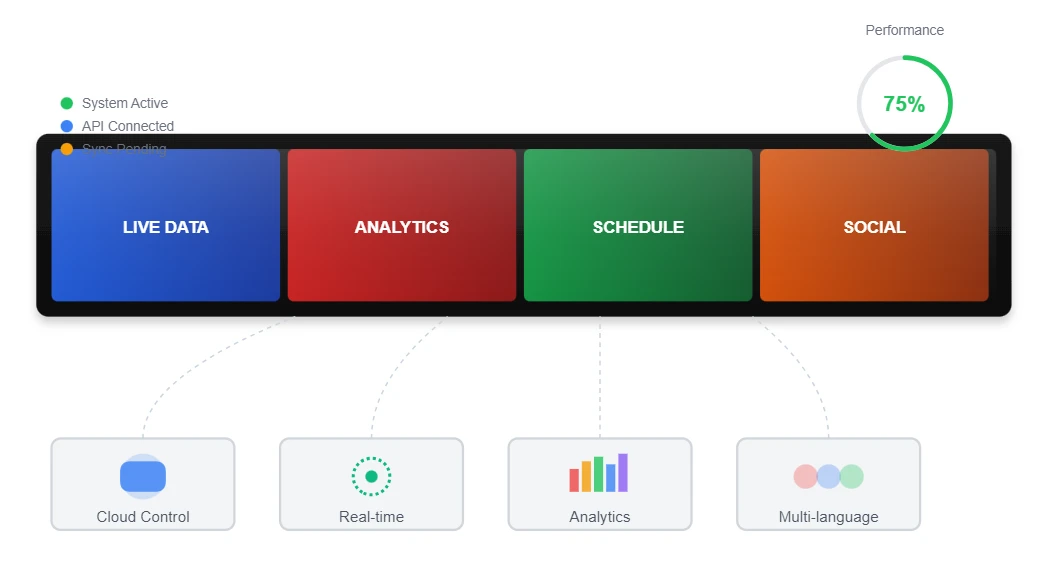

コンテンツゾーンの構成
細長いフォーマットにより、創造的なコンテンツのゾーニングが可能になり、視覚的な調和を維持しながら複数の種類の情報を同時に表示できます。
最適なコンテンツのサイズ
推奨解像度：1920×360ピクセル
アスペクト比: 16:3
コンテンツリフレッシュレート: 60Hz
設置と取り付けに関する考慮事項
取り付けオプション
壁への取り付け
傾斜調整機能を備えた縦向きまたは横向きを可能にする安全なブラケット システム。メンテナンスに簡単にアクセスできるクイック リリース メカニズム。-
天井吊り下げ
高さ調整可能なケーブルを備えたペンダント取り付けキット-。壁に取り付けることができない天井の高い環境に適しています。-
シェルフの統合
標準的な小売棚システムとシームレスに統合できるように設計されたカスタム ブラケット。設置面積を最小限に抑えた設計により、貴重な棚スペースが確保されます。
重量仕様
片面モデル: 3.2 kg
両面モデル: 4.5 kg
インストールに関する考慮事項
ケーブル管理
両面システムの両面の性質により、すっきりとしたプロフェッショナルな外観を維持するには、電源ケーブルと信号ケーブルを慎重に配線する必要があります。-
取り付け金具にケーブル チャネルを統合
隠された接続コンパートメント
簡単に設置できるクイック接続端子-
環境要因
環境光センサーの統合
明るい環境でのまぶしさの軽減-
ほこりや湿気からの保護
インストール時間 ~30 分
品質保証とテストプロトコル
生産における優れた製造には、包括的な品質保証プロトコルが必要です。各ユニットは、個々のコンポーネントの検証から最終システムの検証に至るまで、生産プロセス全体を通じて広範なテストを受けます。
光学試験
パネル全体の輝度均一性測定
業界標準に対する色精度の検証
複数の位置での視野角検証
高解像度画像システムを使用した欠陥検出-
明るさとコントラストの校正検証
電気試験
さまざまな明るさレベルでの消費電力測定
すべての入力インターフェイスにわたるシグナルインテグリティテスト
電磁両立性の検証
さまざまな負荷条件下での電源の安定性
制御システムの機能検証
環境試験
-20 度から 60 度までの温度サイクル
湿度暴露試験（95％RH、40度）
ISTA規格に基づく耐振動試験
耐食性の塩水噴霧試験
長時間にわたる-運用上のバーンイン テスト-
国際的なコンプライアンス基準
ISO9001
品質管理
CE
欧州適合性
FCC
EMC コンプライアンス
RoHS
環境の安全性
UL
安全基準

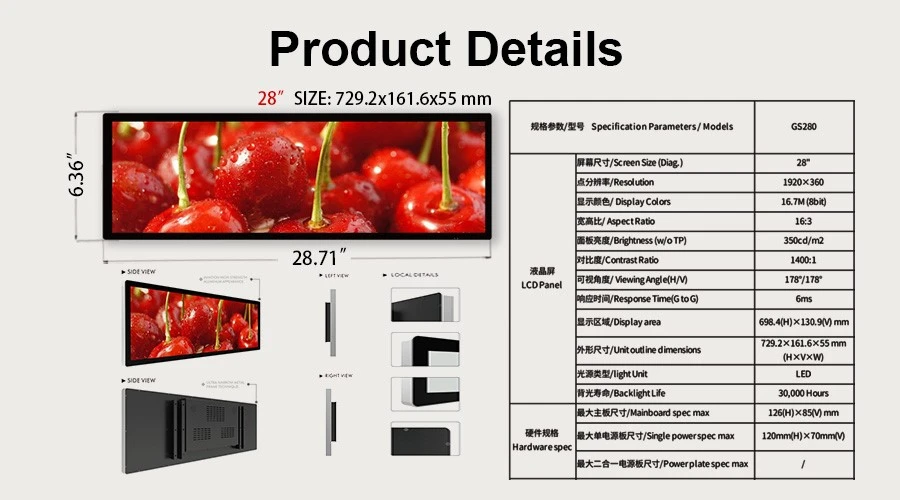

技術仕様の概要
表示パラメータ
サイズ28インチ
解決1920 × 360
アスペクト比 16:3
輝度350cd/平方メートル
コントラスト比 1400:1
視野角178度/178度
応答時間 6ms
身体的特徴
寸法729.2×161.6×55mm
重量（シングル）3.2kg
重量（デュアル）4.5kg
工事アルミニウム合金
フロントベゼル超-狭い
取り付けVESA互換性
電気仕様
電源入力AC100～240V
最大出力120W
待機電力< 1W
インターフェースHDMI、DP、USB
ネットワークイーサネット、Wi-
コントロールRS-232、IR
環境
動作温度0 度 - 50 度
保管温度-20 度 - 60 度
湿度10% - 85% 相対湿度
MTBF30,000時間
IP等級IP54 前面
冷却受け身
