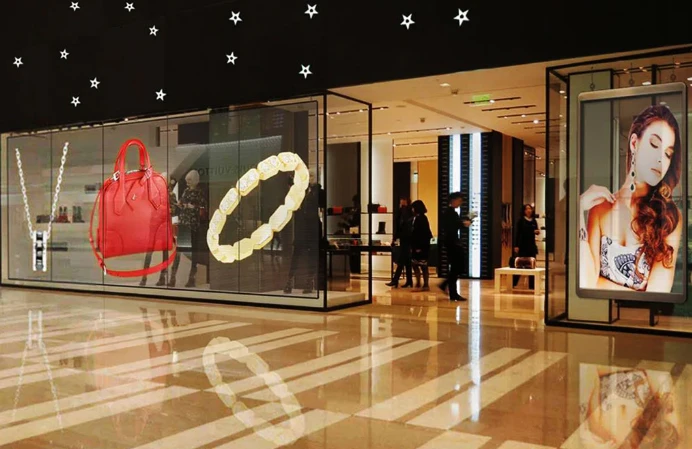

重量は予算よりも多くのプロジェクトを犠牲にします。
透明スクリーンの重量3～12kg/㎡そして走り回る厚さ10mm。従来のキャビネット付きスクリーンの重量30～50kg/㎡そして測定します深さ50～150mm。オリジナルの窓を備えた文化遺産の建物は、多くの場合、鋼鉄の補強なしでは従来の LED の重量を支えることができず、遺産登録を破壊することになります。透明なスクリーンは、構造的な工事をすることなく、内部のガラス表面に直接取り付けられます。インストールには数か月ではなく数日かかります。
500 のガラス張りの店舗を持つ小売チェーンは、建物の構造物に触れることなく、ネットワーク全体に透明なスクリーンを展開しました。従来のスクリーンで同じことを試みると、すべての場所でカスタムの構造エンジニアリングが必要になります。{2}このプロジェクトの範囲では、ほとんどの提案が最終的な予算の承認に達する前に無効になります。
実際に比較しているもの
何十年もの間、従来の LED スクリーンはスタジアムのスコアボードや小売店の看板など、あらゆる場所で使用されていました。{0}明るく、正確な色で、信頼性が高く、うまく機能しました。しかし、それらには誰も設計することができない代償が伴いました。つまり、すべての画面が基本的に壁でした。光が遮られ、視界が遮られ、スペースが占有されました。
透明 LED はその方程式を反転させます。全く違うカテゴリの商品です。
現在、成長のほとんどを牽引しているのは小売アプリケーションです。ショーウィンドウは常に主要な不動産でした。製品の表示とプロモーションを同時に実行したいと考えています。従来の LED では、画面かウィンドウを選択する必要がありました。-透明な LED はその選択肢を完全に排除します。顧客はプロモーション コンテンツと商品を同時に見ることができます。 Nike と Zara の旗艦店は、このことに早くから気づいていました。この単一の使用例は、透明 LED が 5 年以内にニッチな好奇心から本格的な商業的検討に移行した理由を説明しています。
作り方
従来のスクリーンは、特定の領域にできるだけ多くのピクセルを詰め込むという 1 つのことを優先します。 LED チップ-かどうかSMD (表面実装デバイス), COB (チップオンボード)、または古いものDIP (デュアル インライン パッケージ)フォーマット-は PCB 基板にしっかりと詰め込まれます。ブラックマスクまたはエポキシコーティングですべてを覆い、周囲の光を吸収し、コントラストを高めます。
結果がすべてを物語っています。 COB パネルは上記のコントラスト比に達します20,000:1。ピクセルピッチは次のように細かくなりますP0.6mm4K および 8K ディスプレイ用。室外機プッシュ10,000ニット.
しかし、従来の LED スクリーンは、そこを通過する光を 100% 遮断します。それはデジタルの壁です。インパクトには最適ですが、透けて見る必要があるものには最適です。

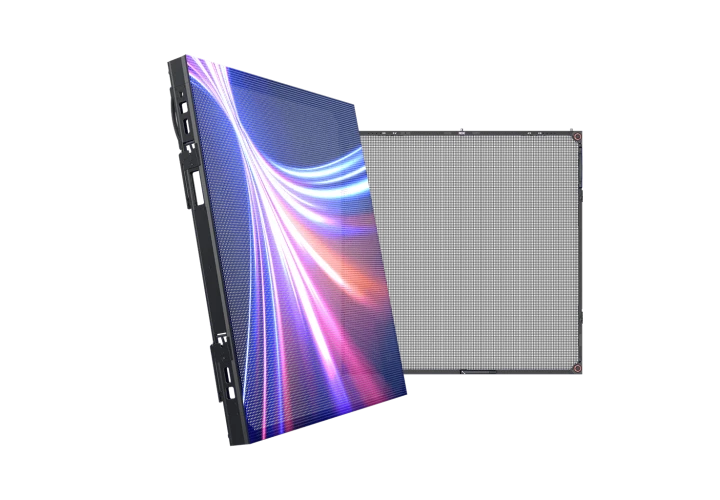

透明なスクリーンは反対側の端から始まります。ピクセル数を最大化するのではなく、許容可能な画質を維持しながら光を透過させることを中心に設計されています。 3 つの主なアプローチが存在します。ストリップ-ベースのデザインLED チップを細いアルミニウムまたは PCB ストリップ上に隙間をあけて配置します。-光は隙間を通過し、間隔に応じて 60～90% の透明度に達します。映画-ベースのバージョンマイクロ-LED を、既存のガラスに直接貼り付ける超薄型の透明基板（厚さ約 4 mm、重さ 3～6 kg/m2）に埋め込みます。-ガラス-を統合したデザイン二重ガラス層の間に LED 素子を挟み込み、建築用ガラスをディスプレイ表面に変えます。
ストリップ間のギャップが大きいほど、より多くの光が通過しますが、1 平方メートルあたりのピクセル数は少なくなります。すべての透明なスクリーンは、これら 2 つの要素の間の妥協点です。

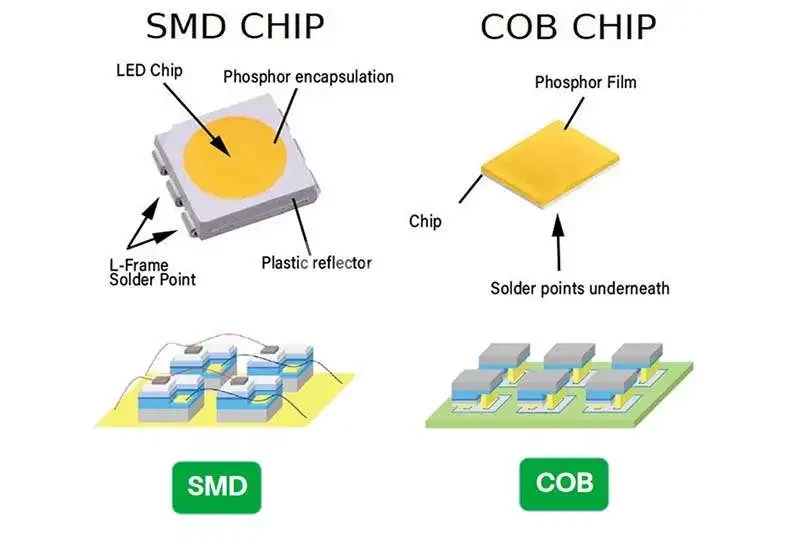

LED パッケージの種類
SMD-表面実装デバイスは何十年も続いています。小さなプラスチックのハウジングに入った個々のチップが PCB にはんだ付けされています。このテクノロジーは簡単であり、それがまさにその利点です。サプライチェーンは成熟しており、技術者はその取り扱い方法を熟知しており、単一の LED が故障した場合でも、モジュール全体を交換することなく交換できます。これは最も実証済みで信頼性の高い LED テクノロジーですが、最先端ではありませんが、一貫して機能し、維持コストも効率的です。-コントラストが周囲に存在する1,200-1,800:1。ほとんどのユニットの寿命は約50,000時間明るさが著しく低下する前に。 P1.2 以上の粗さでは、正当な理由から SMD がデフォルトの選択肢のままです。
COBここが興味深いところであり、-お金もかかります。 Chip on Board は個々のプラスチック ハウジングを完全に省略します。複数の LED チップが基板上に直接実装され、単一の樹脂層で覆われます。そこからエンジニアリングの利点が連鎖的に現れ、熱放散が約 3 倍向上し (熱を閉じ込めるプラスチック製のハウジングがありません)、コントラストが飛躍的に向上します。20,000:1(統一された表面が周囲光をより効果的に吸収します)、寿命は次のとおりです。100,000時間。これは、P1.0 未満の超微細ピッチの場合に唯一実行可能なオプションです。-トレードオフ: 何かが故障した場合、モジュール全体を交換する必要があります。1 件あたり 200 ～ 300 ドル。そして、初期費用が大幅に高くなります。このテクノロジーは放送スタジオやハイエンドの企業環境に適しています。{2}}これはホテルのロビーに対する過剰な投資を意味します。

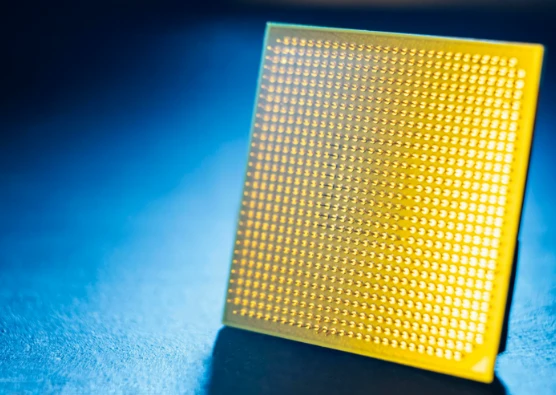

それから、GOB-保護コーティングを施したSMD。ボードに接着します。基本的な技術は同じですが、LED の表面を光学接着剤の層で覆っています。これにより、SMD の修理経済性を維持しながら、物理的接触や湿気に対する耐久性が向上します。一部のインテグレータは、トラフィックの多い小売環境ではこれを強く推奨しています。{4}ほとんどのアプリケーションには不要だと考える人もいます。結果は特定の使用例によって異なります。
ほとんどの透明スクリーンは、改良されたストリップベースの SMD 実装または特殊な透明基板を使用しています。{0}一部のプレミアム モデルは COB- 透過的なハイブリッド アプローチを使用しています。
実際に重要なスペック (そしてそうでないスペック)
すべてのスペックが同等の注目に値するわけではありません。
透明性
透明度の範囲は次のとおりです。50%～95%構成に応じて透明スクリーン上で動作します。従来型は 0% にとどまります。-これが機能の基本です。ピクセルピッチが粗くなると、LEDストリップ間のギャップが大きくなり、より多くの光が通過します。 P9.26 まで進むと、透明度は 80% を超えますが、その時点では、通りの向かい側から見える建物のファサードを大規模に表示する場合にのみ適しています。{7}}
解決
解像度は従来の LED の圧勝です。 COB は次のようにうまくいきますP0.4。標準 SMD 従来型スクリーンの底部の周囲P1.0-P1.2。透明スクリーンは現在最大約P2.6。ほとんどの AV インテグレーターは、ピクセル ピッチ (mm 単位) を 0.3 で割るという簡単な計算を使用して、快適な最小視聴距離をメートル単位で求めます。したがって、P3.9 の透明スクリーンではピクセル化が消えるまでに約 13 メートル必要です。従来の P1.2 スクリーンは、わずか 4 メートル離れた場所からでも鮮明に見えます。
輝度
屋内での使用の場合、通常は透明 LED が出力します。800～2,500ニット。従来の屋内スクリーンの稼働600～1,500ニット-非常に透明なため、多くのセットアップにおいて実際に有利です。店頭にはもっとパンチが必要です: 通常は透明なスクリーンが稼働します4,000～5,500ニット。直射日光は依然として従来の技術が優勢な場所です-彼らはそれを推進しています5,000～10,000ニット一方、ガラスの背後にある透明なスクリーンは 6,000 ニット未満で苦労します。
コントラストと色
ここではコントラストとカラー-従来の LED が主流であり、これは今後も変わりません。ブラックマスク設計により周囲の光を吸収し、より深い黒を実現します。 COB テクノロジーにより、ラボで測定された-上記のコントラスト比が得られました20,000:1。従来のスクリーンでは黒が表示されますが、透明なスクリーンではその背後にあるものがすべて表示されます。会議室、駐車場、採光。どんなにエンジニアリングを行ってもこの問題は解決できません-これは光を通すことに特有のものです。

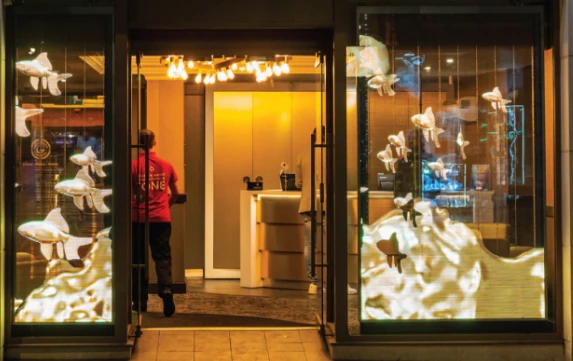

実際に支払う金額
これらは深センの FOB 価格です。{0}北米またはヨーロッパでの陸揚げコストは通常 15～25% 追加されます。価格は変動します。 LED チップのコストは第 1 四半期から第 2 四半期にかけて約 12% 低下しました3 2024.
透明LED
エントリー-レベルのサイド-発光パネルが稼働$580-950/m²。ほとんどの商用施設が設置される中距離の前面-前方放射--$1,100-2,400/m²。透明フィルムLEDが最適$1,150-2,800/m²。ホログラフィック透明ディスプレイのプッシュ$1,400-3,200/m².
従来のLED
屋外用 SMD (P4 ～ P10) が最も安価です。$150-400/m²。屋内 SMD (P1.5 ～ P3) を実行$300-800/m²。ファインピッチ COB (P0.9-P1.2) ヒット-$1,000-2,500/m²。超微細 COB（P0.6 以下）は以下から始まります-$3,000+/m².
インストール透明 LED の場合、通常、既存のガラスに直接取り付ける場合、$200-500/m² かかります。従来の LED 設置には、構造要件を考慮すると 1 平方メートルあたり 500 ～ 2,000 ドルかかります。ここで、冒頭で述べた重量差が予算に現れます。
年間のエネルギーコスト100 平方メートルの設置で毎日 12 時間稼働する場合、透明の場合は約 3,000 ドル-4,500 ドル、従来の場合は 5,000 ～ 7,500 ドルです。透明なスクリーンは平方メートルあたり 30 ～ 40% 少ない消費電力の LED チップを使用し、アクティブな換気ではなくパッシブな冷却を行います。
コンテンツ制作人々が忘れている別の変数が追加されます。透明なディスプレイには、透明な背景用に設計されたコンテンツが必要です。-黒い領域が透明として透けて表示されます。
設置とメンテナンスの実際
透明な LED スクリーンは、接着剤、磁気システム、または機械式クリップを使用してガラス表面に直接取り付けられます。ほとんどの用途には鋼構造は不要です。スケジュール: 数日から数週間。
従来の LED スクリーンには、専用の支持構造、重量荷重の計算、屋外の風荷重分析、建築許可が頻繁に必要です。スケジュール: 数週間から数か月。
メンテナンスのやり方も違います。透明スクリーンはモジュラーストリップ/パネル交換を使用します。コンポーネントは軽量なので、技術者が 1 人でサービスを行うことができます。-従来の SMD スクリーンでは個別の LED 交換が可能ですが、熟練した技術者による精密なはんだ付けが必要です-1件あたり10ドル-15ドル。従来の COB スクリーンでは、修理ごとに $200-300+ でモジュール レベルの交換が必要ですが、故障の発生頻度は低くなります。
それぞれが属する場所
一部のプロジェクトは明らかに 1 つのグループに分類されます。
透明 LED の勝利:建築をそのままに保ちながら、ファサードがメディアの表面となるガラスカーテンウォールの建物。ショッピング モールのアトリウムとガラスのパーティション。展示ホールや博物館では、物理的なディスプレイの上にデジタル コンテンツを重ねています。自動車ショールーム。出演者が画面越しに登場するステージやイベントの背景。

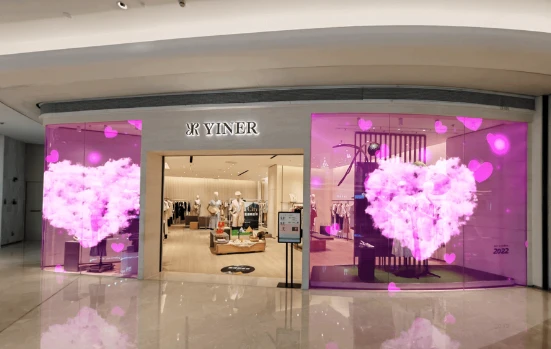

従来の LED の利点:直射日光下で最大限の明るさを必要とする屋外広告看板。スタジアムのディスプレイは 50+ メートルで表示され、細かいピクセル ピッチは関係ありません。色の精度が交渉の余地のない放送スタジオやコントロール ルーム。-数百平方メートルをカバーするコンサートのメインスクリーン。交通ハブ情報は、透明性が何も加えない場所に表示されます。
どれ？
保存しておきたいガラスはありますか?自然光は空間の機能にとって重要ですか?構造は 30 ～ 50 kg/m² に耐えられますか?一般的な視聴距離はどれくらいですか?予算には構造工学を考慮する必要がありますか?
ガラス建築と自然光を伴うプロジェクトの成長カテゴリーにおいて、透明 LED は興味深い代替品からデフォルトの検討事項に移行しています。その他の-屋外看板、放送スタジオ、スタジアムのディスプレイ-では、従来の LED が、実績があり、明るく、コスト効率が高く、完全に不透明であるという点で、これまでとまったく同じです。-
