電子棚札ゲートウェイの配置: 小売店向けの RF サイト調査ガイド

電子棚ラベル ゲートウェイの配置は、パンフレットの範囲やフロアプランの円のみに基づいてはいけません。{0}}金属製の棚、冷蔵ケース、在庫密度、壁、設置高さ、その他の無線機器、および価格更新の量はすべて、実店舗での ESL ネットワークのパフォーマンスを変える可能性があります。

簡単な答え:現在の店舗レイアウトから予備的なゲートウェイ計画を作成し、それを実際のゲートウェイと代表的なラベルで検証します。難しい棚の位置、通常および一括更新、ゲートウェイの障害、例外の可視性、および最終的なデバイスの確認をテストします。修正、再テスト、文書化された構成のみを承認してください。

アン電子棚札ソリューション通常、ラベル、ゲートウェイまたはアクセス ポイント、管理プラットフォーム、価格設定または製品システムへの接続を組み合わせます。したがって、信頼できるカバレッジは RF の問題だけではありません。これは、正しい更新を配信し、障害を特定し、意図したラベルが承認された最終状態に達したことを証明する機能です。

ESL ゲートウェイの配置で証明すべきこと

ゲートウェイは、管理プラットフォームと売り場のラベルの間で更新トラフィックを伝送します。システムによっては、同じネットワーク コンポーネントがゲートウェイ、基地局、アクセス ポイント、または通信コントローラと呼ばれる場合があります。システム ワークフローのより広範な説明は、このガイドで参照できます。電子棚札の仕組み.

Bluetooth- ベースのシステムは、Bluetooth 電子棚札プロファイルこれは、Bluetooth クライアントが ESL デバイスを制御および更新する方法を指定します。他のシステムでは、独自の 2.4 GHz、Sub- GHz、Wi- Fi、または別のアーキテクチャを使用する場合があります。選択したプロトコルは、調査ツール、利用可能な信号インジケーター、ゲートウェイの関連付け、確認動作、およびチャネル計画に影響します。の違いを確認すると便利です。Bluetooth、Wi-Fi、Sub-GHz ESL 通信テストメソッドを定義する前に。

公称範囲が使用できないカバレッジ

ベンダー範囲は、定義された条件下でのパフォーマンスを表します。使用可能な補償範囲は、設置店舗の小売店が要求する結果です。

1 つのラベルが 1 つのコマンドを受信したというだけの理由で、ゾーンが使用可能であると見なされるべきではありません。プロジェクトでは、次のことを確立する必要があります。

• 代表的なラベルは正しい更新を一貫して受け取ります。
• 通常および一括更新は、承認されたビジネスウィンドウ内で完了します。
• 未確認のラベルは例外プロセスで表示されたままになります。
• 古いイベントまたは遅延したイベントは、新しいコンテンツを上書きできません。
• ゲートウェイまたはバックホール接続に障害が発生した場合でも、重要な領域は引き続き管理可能です。
• 正しい物理ラベルは、正しい製品と棚の位置にバインドされています。

更新速度は、ディスプレイ テクノロジ、画像サイズ、波形、プラットフォームのスケジューリング、およびネットワーク負荷にも依存します。別途ご案内ESL リフレッシュ レートとディスプレイ パフォーマンスこれは、チームがすべての遅いアップデートを RF カバレッジのせいにすることを避けるのに役立ちます。

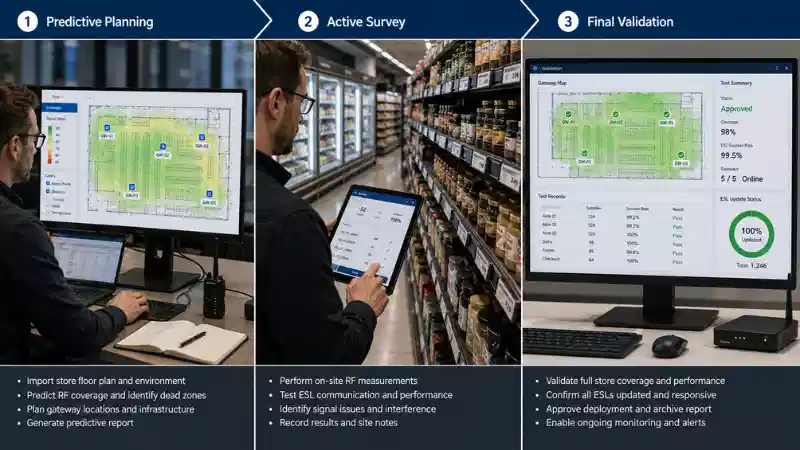

3 段階の ESL RF サイト調査を使用する-

防御可能な調査は、計画と検証を分離します。以下の 3 つの段階により、予測設計が完了した設置と間違われるのを防ぎます。

ステージ 1: 事前の予測計画

現在のフロア プラン、設備スケジュール、天井情報、ネットワークの可用性、取り付けポイントの候補、およびサプライヤーが文書化した想定を使用して、ゲートウェイの初期レイアウトを作成します。

この段階では、可能性のあるカバレッジ ゾーンと明らかなリスクを特定する必要がありますが、最終的なゲートウェイ数を承認する必要はありません。計画半径では、在庫のある棚、冷凍庫の構造、電波の反射、ラベルの向き、店舗のライブ無線環境などを再現することはできません。

ステージ 2: アクティブなオンサイト調査-

一時的または最終的な位置ゲートウェイをインストールし、承認されたラベル モデルを使用して代表的な場所から実際の更新を送信します。{0}ベンダーがサポートする RF 測定値と実際の動作結果の両方を記録します。-

一般的なワイヤレス導入ガイダンスは次のとおりです。産業用無線システムに関する NIST既存の無線デバイス、動作帯域、干渉源、設置環境を理解することに重点を置いています。 ESL プロジェクトの場合、これらの原則を実際のラベル更新テストと組み合わせる必要があります。-

ステージ 3: 最終的なインストール後の検証-

ゲートウェイが承認された位置に固定され、棚に在庫があり、冷蔵設備が動作し、通常の店舗システムがアクティブになった後、重要なテストを繰り返します。最終的なゲートウェイ マップを保存し、展開ベースラインとして証拠をテストします。

この最終的な検証は、本書で取り上げる一般的なハードウェア作業とは異なります。電子棚ラベル取り付けガイド。インストールでは、コンポーネントがマウントされ、接続されていることを確認します。 RF 検証により、インストールされたシステムが実際の環境で動作することが確認されます。

入店前に集めるべきもの

チームが基本的なレイアウトやインフラストラクチャ情報をテスト開始後に初めて発見すると、サイト調査は遅くなり、信頼性も低くなります。訪問前に以下のものを集めてください。

サプライヤーの選択は、測定および確認できる内容にも影響します。調査の前に、これらの技術的能力を調査の一環として検証してください。小売電子棚札ソリューションの選択.

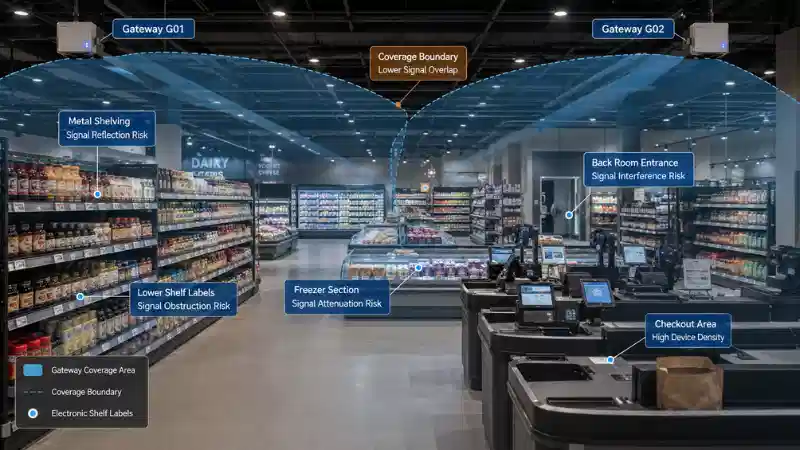

店舗の最もリスクの高い RF ゾーンをマッピングする-

候補ゲートウェイを設置する前に、フロア プランをリスク マップにする必要があります。脆弱な設計が露出する可能性が最も高い領域から始めます。

金属製の棚と高密度のディスプレイ

金属は無線信号を反射、ブロック、またはリダイレクトする可能性があります。棚の底、金属製の端の後ろ、狭い通路内、密集した備品の横、大量に在庫されている製品の近くでラベルをテストします。 1 つの目の高さのラベルで通路全体を表すことはできません。-

冷蔵庫と冷凍庫

冷間機器は、金属、断熱材、ガラス、機械、および特殊な取り付け位置を組み合わせています。冷蔵庫のドア、開いたチラー、凍結した端部、下部レール、および隣接するケース間のラベルを別個のテスト ポイントとして扱います。

食料品店の展開では、このガイドで説明されている広範な使用例と並行して、これらの部門の物理的および運用上の需要も考慮する必要があります。スーパーマーケットの電子値札.

壁、柱、奥の部屋、受け取りエリア

堅固な壁と構造柱によって、売場ゲートウェイと在庫室、薬局、サービス カウンター、受け取りドック、または中 2 階が分離される場合があります。{0}ラベルがピッキング、補充、在庫、または顧客向けの価格設定をサポートしている場合は、これらの領域を含めます。-

チェックアウトとワイヤレス-密集したエリア

チェックアウト ゾーンには、Wi{0}}Fi アクセス ポイント、POS 端末、支払いデバイス、ハンドヘルド スキャナ、セキュリティ機器、顧客のデバイス、デジタル ディスプレイが含まれる場合があります。{0}それらの存在によって自動的に障害が発生するわけではありませんが、通常の動作条件下でのテストがより重要になります。

予備のゲートウェイの場所を選択する

候補ゲートウェイは、無線パフォーマンス、電力、安全なネットワーク アクセス、安全なメンテナンス、将来の店舗の変更をすべて管理できる場所に配置する必要があります。

• 承認されたアンテナ設計が大きな金属製の固定具によって妨げられない、高く開いた位置を好みます。
• サプライヤーが筐体と設置方法を承認していない限り、密閉型キャビネットの使用は避けてください。
• ゲートウェイを識別可能にし、検査、交換、ネットワークのトラブルシューティングのためにアクセスできるようにします。
• ゲートウェイ ID、正確な位置、取り付け高さ、電源、ネットワーク アドレス、対象ゾーン、設置日を記録します。
• 将来の看板、季節のディスプレイ、または店舗の改装が邪魔になる可能性がある場所には、ゲートウェイを配置しないでください。

カバレッジの重複により境界パフォーマンスや回復力が向上する可能性がありますが、これはプラットフォームが期待される関連付けまたはフェイルオーバー動作をサポートしている場合に限ります。実際のゲートウェイの関連付け、キューイング、およびフェイルオーバーはサプライヤーによって異なります。ベンダーを比較するときは、単一​​の補償範囲の主張に依存するのではなく、ハードウェアとネットワークの両方の証拠を確認してください。これ電子棚札メーカー比較より広範な評価要素を概説します。

RF サイト調査中に何を測定するか

ESL ゾーンの準備が整っていることを証明する単一の数字はありません。調査では、RF またはプラットフォームの測定と運用結果を組み合わせる必要があります。

無線機器と許可される動作条件は市場によって異なります。米国での展開の場合、関連するデバイスは該当する規制の対象となります。FCC 機器の認可と RF デバイスの要件。他の市場には、独自のスペクトル、電力、および適合性ルールがあります。選択したシステムの認定構成は、1 つの店舗の調査結果を改善するためだけに変更しないでください。

アクティブ ESL サイト調査の実行方法

1. 店舗ゾーンに番号を付けます。通路には A01、冷凍ゾーンには F01、チェックアウトには C01、バックルームには B01 などの一貫したコードを使用します。フロアプラン、テストシート、ゲートウェイ構成、および例外ログで同じコードを使用します。
2. 候補ゲートウェイをインストールします。承認済みのハードウェアを、意図した最終的な高さ、向き、バックホール、および電力条件を反映する位置に配置します。
3. 代表的なテストラベルを選択します。上段、中段、下段の棚、エンドキャップ、冷凍庫の位置、チェックアウト、バックルーム、構造上の障害物、および予測されるカバー範囲の端が含まれます。
4. 制御された個別の更新を実行します。既知のテスト イベントを使用し、テスト ポイント、ラベル ID、ゲートウェイ、ステータス、完了時間、再試行、目に見える結果、および証拠を記録します。
5. 現実的な一括更新を実行します。計画された最大の運用イベントを表す通路、部門、プロモーション セット、またはその他の負荷をテストします。
6. 通常の店舗の状態をテストします。実際的な場合は、棚に在庫を置き、冷たい機器を稼働させ、Wi-Fi をアクティブにし、スタッフのデバイスを使用し、チェックアウトを動作させた状態で重要なテストを繰り返します。{0}}
7. 回復力と障害の可視性をテストします。承認されたテスト手順を通じてのみ、1 つのゲートウェイを無効にするか切断します。影響を受けるイベントに何が起こるか、サポートされている場合は代替カバレッジが使用されるかどうか、未解決のラベルが表示されたままになるかどうかを確認します。
8. 修正して再テストしてください。ゲートウェイの移動または追加、承認された取り付け配置の変更、意図しない障害物の除去、バックホールの修復、欠陥のあるラベルの交換、またはバインディングの修正を行います。最終構成が問題を明らかにしたのと同じテストに合格するまで、問題を解決しないでください。

非公式のメモではなく、現場調査記録を使用する

調査記録により、結果が再現可能で監査可能になります。次のフィールドを開始点として使用できます。

この例では、普遍的な信号または時間のしきい値を意図的に回避しています。これらの値は、選択したシステム、小売業者のリスク要件、および検証済みのプロジェクト テストから得られる必要があります。

スーパーマーケットの調査例

次のシナリオは仮説であり、実際の展開結果を主張するものではなく、決定プロセスを示しています。

食料品店には 6 本のメイン通路、2 つの冷蔵壁、冷凍食品セクション、8 つのレジがあり、堅固な壁の後ろに奥の部屋があります。{0}}予備計画では、G01 を通路 1 ～ 3 に、G02 を通路 4 ～ 6 と冷蔵陳列に、G03 をチェックアウトとバック ルームに割り当てます。

個別のアップデートはほとんどの場所で機能しますが、次の 3 つの問題が発生します。

• 凍結セクションの横にある下段のラベルは未確認のままです。-
• 2 つのバックルーム ラベルは、再試行を繰り返した後にのみ更新されます。-
• 一括プロモーション テスト中に、G01 と G02 の間のエンドキャップ ラベルが不一致になります。{0}}

チームは、単純に再試行を増やしてストアを承認するべきではありません。まず、障害が RF 原因に共通するかどうかを判断する必要があります。

1. 各イベントが正しい店舗、製品、ラベルのバインディングに到達したことを確認します。
2. ラベルの状態を確認し、正常であることがわかっているテスト ラベルでイベントを繰り返します。{0}
3. G01、G02、G03、およびそれらのバックホール接続がオンラインであることを確認します。
4. キューのステータスとイベントの順序を確認します。
5. ベンダーがサポートするリンク測定値と、失敗したテスト ポイントでの運用結果を比較します。{0}
6. 証拠が RF の弱点を示している場合は、承認されたカバレッジを移動または追加します。
7. 同じ個別テスト、一括テスト、および失敗テストを繰り返します。
8. 最終的なゲートウェイ マップとクローズされた欠陥の証拠を承認されたベースラインとして保存します。{0}

このプロセスにより、不必要なハードウェアの購入も防止されます。バインディング、ラベルの破損、またはネットワーク キューが原因で更新が失敗しても、自動的に別のゲートウェイが作成されるべきではありません。ゲートウェイ、設置、ラベル、メンテナンス、およびソフトウェアの財務的影響は、小売業者の範囲内で評価する必要があります。電子棚札の実質コスト.

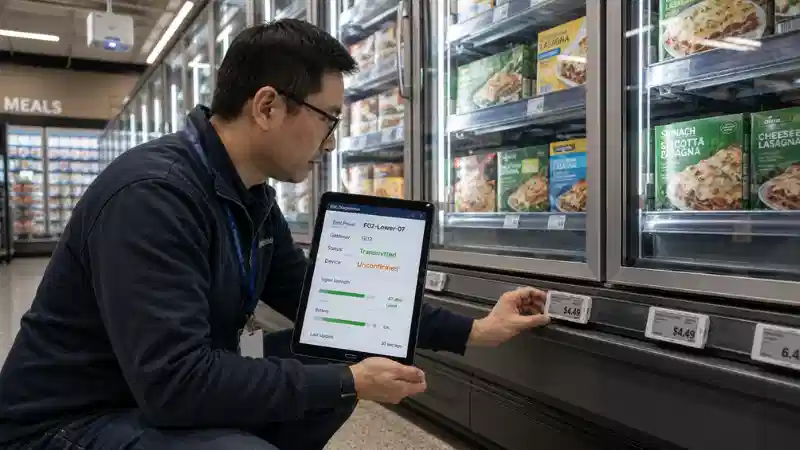

RF カバレッジのせいにする前に、故障したラベルを診断する

ESL が更新されない場合は、次の固定のトラブルシューティング順序を使用してください。

1. ソースイベントを検証します。製品、ストア、テンプレート、バージョン、有効期間、対象コンテンツを確認します。
2. 商品とラベルのバインディングを確認してください。{0}{1}関連付けが正しくない場合、健全なラベルに間違った製品が表示される可能性があります。
3. ラベルの状態を確認します。バッテリー、登録、ハードウェアの状態、既知の良好なテスト イベントが成功したかどうかを確認します。{0}
4. ゲートウェイの可用性を確認します。目的のゲートウェイに電源が投入され、接続され、登録され、イベントを処理していることを確認します。
5. バックホールとプラットフォームのキューを確認します。LAN、サーバー、統合、またはキューの問題は、RF 障害のように見える場合があります。
6. 近くのテスト ポイントを比較します。同様のシェルフ位置での障害のクラスターは、1 つの孤立したデバイスよりも強力な RF 証拠となります。
7. 利用可能なリンクを確認し、データを再試行します。考案された普遍的なしきい値ではなく、プラットフォーム固有の測定値を使用します。{0}
8. 疑わしい原因を修正し、元のテストを繰り返します。別のテストでは、元の障害が閉じられていることを証明することはできません。

より広範な障害分離については、専用のガイドを使用してください。電子棚ラベルが更新されないこの記事を完全なトラブルシューティング マニュアルに拡張するのではなく、

確認レベルを理解する

以下の用語は一般的な例です。実際のステータス名とその背後にある証拠はプラットフォームによって異なります。

顧客向けの価格更新の場合、通常、送信だけでは受け入れの証拠としては不十分です。{0}プロジェクトでは、プラットフォームが真にサポートする最も強力な確認を使用し、物理的なサンプリングが必要な場合を定義する必要があります。

カバレッジと受け入れテストのマトリックスを構築する

テスト前に合格基準を定義する

すべてのストア、プロトコル、またはプラットフォームに共通のパスしきい値はありません。小売業者とサプライヤーは、調査を開始する前に証拠について合意する必要があります。

必須の基準-

• すべてのクリティカル ゾーンは、文書化されたテスト ポイントによって表されます。
• 顧客向けの価格を黙って未確認のままにすることはできません。{0}
• 失敗したイベントは、所有者とともに表示される例外を作成します。
• 一括更新とプロモーションの取り消しがテストされます。
• 最終構成は、材料を修正するたびに再テストされます。
• 最終的なゲートウェイ マップ、ネットワークの詳細、未解決の問題、および閉鎖の証拠が保存されます。

推奨基準

• ゾーン レベルの再試行と未確認のラベル モニタリング-。
• 定期的な更新、プロモーション、緊急の修正のための定義された完了ウィンドウ。
• 高リスク価格イベントに対する承認済みの物理的サンプリング ルール。{0}}
• ゲートウェイまたはバックホール障害の回復手順。

大規模な導入のための高度な基準

• 承認されたイベントとデバイスレベルのステータスの間の自動調整。{0}}
• 店舗全体にわたる標準化された欠陥の重大度とエスカレーション。
• ゲートウェイ、ゾーン、ラベルモデル、フィクスチャタイプごとの傾向分析。
• 同一の RF 結果を想定せずに、ストア テンプレートの比較を制御します。

ストアには ESL ゲートウェイがいくつ必要ですか?

床面積やラベル数のみに基づいた、信頼できる普遍的な公式はありません。

最終的な数値は、プロトコル、ゲートウェイ ハードウェア、アンテナ設計、店舗の形状、天井、備品、ラベル密度、更新負荷、ビジネス クリティカル ゾーン、利用可能な電力とネットワークの場所、必要な復元力によって異なります。{0}

サプライヤーの見積もりを使用して候補ポジションを作成し、アクティブな調査によって最終的な数を決定します。密度の高いスチール製の備品や冷蔵ケースを備えた小規模な店舗では、大型のオープン形式の店舗よりも慎重な計画が必要になる場合があります。-

ソリューションを比較するときは、見積もられたカバレッジと容量の数値が実際に何を想定しているかを確認してください。一般的な説明電子棚ラベル ソリューションには何が含まれますか調達チームがラベル、ゲートウェイ、ソフトウェア、統合の責任を分離するのに役立ちます。

本番稼働後に再テストする時期-

承認されたゲートウェイ マップはベースラインであり、永久的な保証ではありません。次の場合に対象を絞ったテストを繰り返します。

• 通路、エンドキャップ、または棚が再配置されます。
• 新しい冷蔵庫、冷凍庫、在庫ケージ、大型ディスプレイが設置されています。
• 店舗を改装したり、新しい壁を追加したりする。
• ラベル密度または更新作業負荷が大幅に増加します。
• ゲートウェイ、ファームウェア、プロトコル設定、またはネットワーク インフラストラクチャの変更。
• 近くに新しい無線設備が設置されています。
• 1 つのゾーンでは、再試行が繰り返されるか、未確認のラベルが作成されます。

店舗全体の 1 つの成功率だけに依存するのではなく、ゾーンごとに監視します。全体的な結果が高いと、小さいながらも重要なラベルのグループに影響を与える永続的なデッド ゾーンが隠れる可能性があります。

ゲートウェイの配置に関するよくある間違い

• カバレッジ半径に依存する場合:フロアプランの円は、棚、在庫、方向、交通量、更新負荷をモデル化しません。{0}}
• 目の高さのラベルのみをテストします。-下部レール、冷凍庫の端、コーナー、エンドキャップ、バックルームの動作が異なる場合があります。
• 一度に 1 つのラベルをテストします。これは、最大のプロモーションまたは運用ワークロードを示すものではありません。
• 送信の呼び出しが成功しました:意図された物理ラベルと最終コンテンツについては、適切な確認が必要です。
• 原因を診断する前にゲートウェイを追加します。バインディング、ラベルの健全性、バックホール、キュー、またはテンプレートの障害は、RF の問題ではない可能性があります。
• 1 つの店舗デザインをどこにでもコピーする:共通の標準は便利ですが、各場所に設置されている環境に対する検証が必要です。
• メンテナンスアクセスを無視する:安全に到達できないゲートウェイは、実際的な最終位置ではありません。

最終的なポイント

信頼性の高い電子棚ラベル ゲートウェイの配置は、正確な店舗レイアウト、文書化された予備設計、実際の RF およびラベル更新テスト、明確な受け入れルールの 4 つの形式の証拠を結び付けます。{0}

ストアを承認する前に、プロジェクト チームは、すべてのゲートウェイが設置されている場所、どのリスクゾーンがテストされたか、各ステータスが何を証明するか、RF 障害と非 RF 障害がどのように区別されたか、何が修正されたか、最終構成がどのように再テストされたかを示すことができる必要があります。{0}}
