LCD モジュールのトラブルシューティング: 一般的なディスプレイの問題を診断して修正する方法

これらの障害にはパターンがあり、ほとんどは 30 分以内に診断できます。このガイドは、トラブルシューティングが実際にどのように機能するかを中心に構成されています。つまり、画面に表示されているものから始めて、原因を逆算して解決します。維持しているかどうか市販の液晶ディスプレイ画面小売店での場合、公共のキオスクでパネルを実行する場合、または開発中に組み込みハードウェアをデバッグする場合でも、診断プロセスは同じです。

症状のクイックリファレンス

このテーブルを最初のフィルターとして使用します。複数の原因が同じ症状を引き起こす可能性があるため、最終的な答えではなく、出発点として扱ってください。

LCDモジュールの故障の本当の原因は何ですか?

バックライトの劣化

バックライトは、LCD モジュールで最も一般的な単一コンポーネントの故障です。{0} LED アレイは動作寿命にわたって徐々に暗くなります - メーカーは製品を次の基準に適合させますJEDEC半導体信頼性試験規格定格寿命は、民生用{0}}と産業用-のパネル間で大きく異なります。動作条件下での定格耐用年数については、一般的な業界数値ではなく、必ず特定のモジュールのデータシートを参照してください。

バックライトが劣化したディスプレイでも電気検査に合格します。パネルは動作しています - 通常の周囲光では読み取り可能な画像を生成できません。薄暗い部屋では画面が問題なく見えるが、オフィスの明るい照明や屋外ではほとんど見えなくなる場合は、最初にバックライトをテストします。

⚠️ よくある間違い:明るさを最大にすることで、バックライトの暗さを補正します。これにより LED の摩耗が促進され、すでに劣化しているコンポーネントの残りの耐用年数が短くなります。-最初から適切な明るさのヘッドルームを持つハードウェアを選択すると、問題は完全に回避されます - 違いを確認してください商用-グレードの LCD モジュール消費者グレードの代替品から。-

コネクタとケーブルの問題

リボン ケーブル、ゼブラ コネクタ、はんだ接合部は、振動、熱サイクル、繰り返しの屈曲によって劣化します。故障モードは、ほとんどの場合断続的です。たとえば、特定の方向でちらつく、振動で表示セグメントが落ちる、起動時には動作するが動作温度で画面が故障するなどです。部品を注文する前にすべてのコネクタを取り付け直すことで、現場での苦情の大部分をゼロコストで解決できます。

環境ストレス

寒さにより液晶の応答が遅くなります。熱は偏光子の老化と接着剤の剥離を促進します。湿気により電極が内側から腐食され、表示セグメントの欠落が生じ、それが数週間にわたって徐々に悪化します。平均的な条件ではなく、常に最悪の場合の条件を指定してください。-要求の厳しい環境でのアプリケーションの場合、環境定格に適合した統合型 LCD ディスプレイ ソリューション現場で障害が発生した後ではなく、導入前に評価する価値があります。

⚠️ よくある間違い:モジュールの定格 IP クラスと温度範囲が実際に導入環境に一致するかどうかを検証せずに、実験室の条件でディスプレイをテストし、屋外、冷蔵倉庫、または湿気の発生源 - の近くで同じように動作すると仮定すること。

電源の問題とドライバーの障害

電圧スパイクはドライバー IC に直ちに損傷を与えます。 DC レール上の電源リップル - AC ノイズ - は、ランダムなリセット、画像ノイズ、LED 寿命の短縮など、より微妙な累積的な損傷を引き起こします。最大許容リップル電圧については、モジュールのデータシートを参照してください。すべてのパネル タイプに適用される普遍的なしきい値はありません。

ファームウェアのバグとプロトコルの不一致は、ハードウェア障害を説得力を持って模倣する別のカテゴリです。ボード交換またはソフトウェア更新後の白い画面や出力の乱れは、多くの場合パネルの破損ではなく構成エラーです。この区別が重要になるのは、LCD と LED バーの画面形式の比較- のテクノロジーが異なると、プロトコルの動作や障害の兆候も異なります。

6- ステップの診断プロセス

これらを順番に実行してください。障害を特定したらすぐに停止してください。- 不必要なスワップは時間を無駄にし、新しい変数を導入します。

ステップ 1 - 電源を入れる前の目視検査。-亀裂、パネルの裏側の結露、PCB の焼け跡、リボン ケーブルのずれやよじれがないかどうかを確認します。物理的な損傷が見つかった場合は、電力を加えないでください。接続が短絡すると、元の障害よりもはるかに損害が大きくなる連鎖的な損傷が発生する可能性があります。

ステップ 2 - 入力電圧を確認します。モジュールの電源入力ピンでマルチメータを使用します。 TFT パネルの一般的な定格電圧は 3.3V、5V、または 12V です - データシートを確認してください。測定値が仕様から 5% 以上外れている場合は、調査が必要です。断続的な障害の場合は、オシロスコープを追加して、電源リップルをデータシートの許容仕様と比較してチェックします。

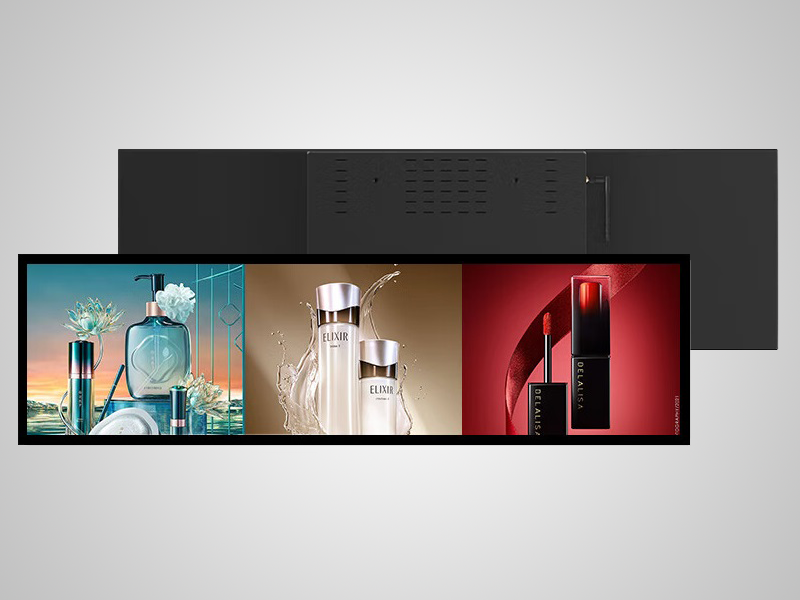

ステップ 3 - バックライトを切り離します。薄暗い部屋で、パネル面を斜めに懐中電灯で照らします。かすかな画像が確認できる場合、パネルは機能しており、バックライトが故障しているだけです。この 1 回のテストにより、10 秒以内に診断ツリーの半分が削除されます -。バー-形式の LCD ディスプレイ標準的な長方形パネルと同様です。

ステップ 4 - ケーブルとボードを系統的に交換します。既知の良好なテスト パターンを読み込みます。{0}リボン ケーブルを動作確認済みのユニットと交換します。ケーブルに起因して障害が発生する場合は、ケーブルに問題があります。それがボードに残っている場合は、次はボードです。最も安価で最もアクセスしやすいコンポーネントを最初に交換します。

ステップ 5 - 通信プロトコルを確認します。ボード交換後の白い画面や出力の乱れは、ほとんどの場合、設定エラーです。ボーレート (UART)、SPI モード (CPOL/CPHA)、または I2C アドレスをデータシートと照合して確認します。このステップでは、不均衡な割合のエラーを検出します。キオスクのディスプレイ環境モジュールは現場で置き換えられますが、多くの場合、不完全なドキュメントから置き換えられます。

ステップ 6 - ベンチ上でフィールド条件を再現します。研究室では動作しても、導入時に失敗するディスプレイには、ほとんどの場合、熱または振動の根本原因があります。 22 度で限界のコネクタは、55 度で完全に開く可能性があります。ベンチ テスト中に制御された熱を加えます。- 特定の温度を超えると現れる欠陥は、熱膨張がメカニズムとして直接特定されます。

修理または交換しますか?意思決定の枠組み

修理が意味を持つのは次のような場合です障害が単一の交換可能なコンポーネントに限定されている - ケーブル、バックライト アレイ、ファームウェア アップデート - モジュールはシステムの一部であり、交換品の調達には大幅なダウンタイムや再設計が必要であり、修理コストは明らかに新品よりも低くなります。

置き換えるのがより合理的になるのは、複数の症状が同時に現れる。バックライトの薄暗さ、コネクタの磨耗、および画像のゴーストが同時に現れることは、単一の修理可能な障害ではなく、耐用年数の終了を示す信頼性の高い指標です。また、現在のモジュールがより優れた仕様を提供しており、-、より高い輝度、より広い動作温度、より優れた侵入保護を備えており、将来のメンテナンスの負担が軽減される場合にも、交換が合理的です。-。

いずれかの方法に取り組む前に、次の 5 つの質問に答えてください。

1. これはユニットの最初の故障ですか、それとも以前に故障したことがありますか?
2. 障害は単一の交換可能なコンポーネントに限定されていますか?
3. 修理費用の合計 - 部品代、人件費、ダウンタイム - は、交換費用を明らかに下回っていますか?
4. 修理されたユニットは、システムの残りのサービス要件まで現実的に持続しますか?
5. 現在の代替品は、このアプリケーションにとって有意義に優れた仕様を提供しますか?

3 つ以上の回答が置き換えを支持する場合、通常はそれがより明確な方法です。全文を閲覧する製品範囲または専門家に相談する調達について。小売および看板のコンテキストでは、小売看板用のカスタム LCD 構成多くの場合、直接のいいね交換よりも長期的な経済効果が得られます。{0}{1}{2}

予防保守

• 環境管理:計画には最悪の条件を使用し、モジュールの定格温度と湿度の範囲内で導入してください。{0}}高湿度環境では、IP 定格が確認された密閉型エンクロージャを使用することが予防策ではなく必須です。-
• 電源管理:ハードウェアサージ保護を備えた規制された電源を使用してください。バックライトを最大輝度で継続的に実行しないでください。- 適応型輝度制御により、ユーザビリティに目に見える影響を与えることなく LED の消耗が軽減されます。
• 定期検査:毎月 - でコネクタの装着状態を確認し、結露がないか確認してください。四半期ごとに - で診断テスト パターンを実行し、負荷がかかった状態での供給電圧を検証します。毎年 - で電源リップルをチェックし、光学層の層間剥離や偏光子の経年劣化を検査します。

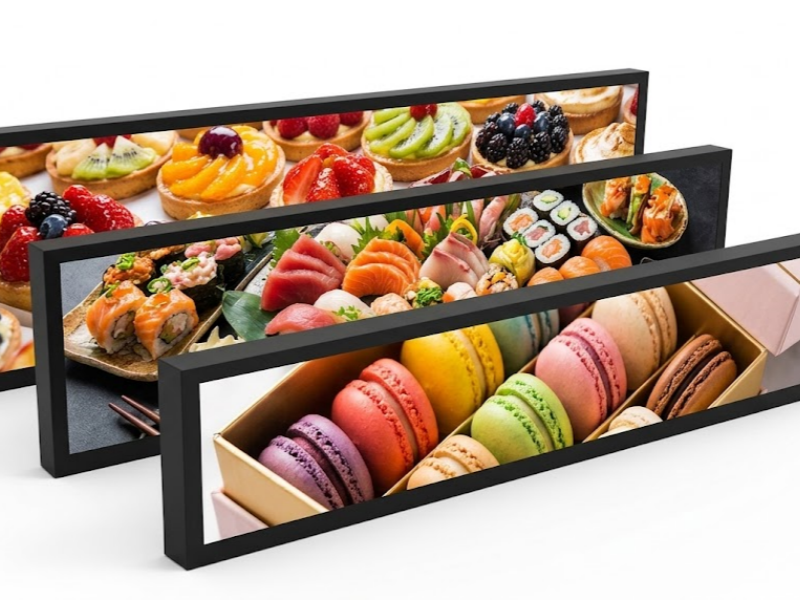

のためにセルフサービス端末-デプロイメントが高トラフィック環境で継続的に実行される場合、四半期ごとのチェックは最も価値の高い単一のメンテナンス アクティビティです。{{1}スーパーマーケット環境で使用されるストレッチ LCD スクリーン標準のメンテナンススケジュールでは十分に対応できない可能性のある、湿気や洗浄用化学物質への特殊な曝露に直面する場合があります。

よくある質問

LCD に白い画面が表示されます - パネルが壊れていますか?

必ずしもそうとは限りません。画面が真っ白になる場合は、物理的な損傷よりも、通信または初期化の失敗が原因であることがよくあります。プロトコル構成 - のボーレート、SPI モード、または I2C アドレス - をモジュールのデータシートと照合して確認します。これは、設定が正しく転送されなかった可能性があるファームウェアのアップデートまたはボードの交換後に特に関係します。

バックライトまたは LCD パネルが故障しているかどうかを確認するにはどうすればよいですか?

薄暗い部屋で懐中電灯を画面表面に斜めに当てます。かすかな画像が見える場合、パネルは正しく出力を生成しており、バックライトだけが故障しています。懐中電灯の下でまったく画像が表示されない場合は、パネル、ドライバー ボード、またはそれらの間の信号パスに障害があることを意味します。

モジュールを交換せずに表示のちらつきを修正できますか?

ほとんどの場合、そうです。ちらつきの最も一般的な原因は、リボン ケーブルの緩み、はんだ接合部の余白、または過剰な電源リップルです。コネクタを取り付け直し、負荷がかかった状態での電源電圧の安定性を確認すると、コンポーネントの交換が必要になる前にちらつきの問題の大部分が解決されます。

湿気にさらされたディスプレイの電源を入れても安全ですか?

いいえ。電源を投入する前に、モジュールを低湿度環境で完全に乾燥させてください。-濡れたディスプレイに電源を入れると、電極が腐食したり短絡したりする危険があり、パネルに永久的な損傷を与える可能性があります。

ディスプレイがベンチでは動作するのに、フィールドでは動作しないのはなぜですか?

断続的なフィールドのみの故障は、ほとんどの場合、動作温度での熱膨張、振動によるコネクタの断続、または起動時の結露によって引き起こされます。-ベンチテスト中に実際の導入環境 - 温度、振動、湿度 - を再現します。要求の厳しい条件をより一貫して処理するハードウェアを選択するためのガイダンスについては、高性能 LCD ディスプレイ オプションの概要-最も重要な仕様の違いについて説明します。

結論

LCD モジュールの障害は、何を探すべきかが分かればすぐにわかります。暗いパネル、ちらつく画面、文字化けした出力 - は、それぞれ考えられる原因の管理可能なリストにマッピングされており、構造化された診断プロセスにより、コンポーネントを無作為に交換するよりも早く実際の障害が発見されます。同じプロセスにより、修理が完了し、交換が正しい答えであることも明確にわかります。

最近の障害により、新しいハードウェアが検討課題になっている場合は、次のことを検討してください。最新の商用 LCD スクリーンと従来のディスプレイ オプションとの比較、 または問い合わせを送信する特定のアプリケーション要件について話し合います。
