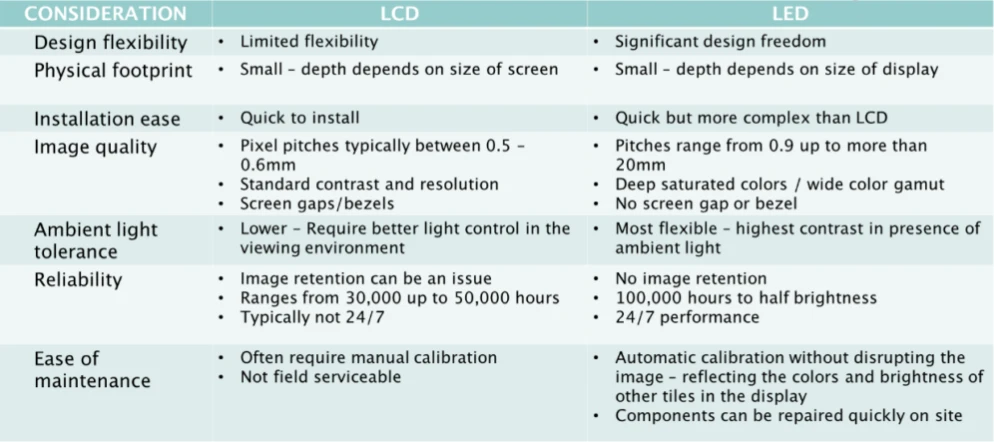

最初に知っておくべき基本的な違い
LCD バー画面と LED バー画面はまったく異なる動作をします。これを理解すると、どちらかを選択するのがはるかに簡単になります。

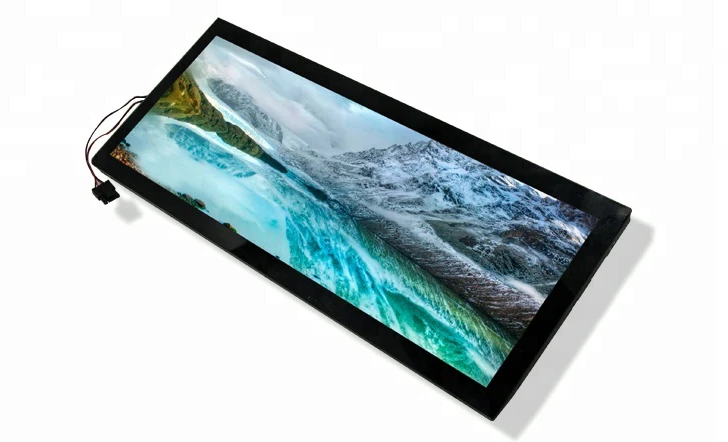

LCDバースクリーン後ろから差し込む光をコントロールして仕事をします。バックライトユニットがあり、液晶分子がねじれたり回転したりして光を透過したり遮断したりします。クリスタル自体は光を生成しません。-本質的にはカラー フィルターを備えたシャッターです。
LEDバースクリーン自分たちで光を作る。小さな赤、緑、青の LED が光と色の両方を同時に生成します。すべてのピクセルは独自の小さな光源です。
輝度
明るさによって、ディスプレイが実際に動作する場所が決まります。これを測定するのは、ニト (cd/m²)、賢いインストールのトリックでは回避できないハード制限があります。
照明が制御された屋内小売店の場合、少なくとも必要なもの350ニット。どこかで500～700の範囲より良く機能します。そのディスプレイを窓の近くに置くと、突然あなたは次のようなものを見ています。最低700、 と1000-1500より安全であること。間接的な太陽が当たる半屋外のスポット-2000-3500ニット。直射日光の当たる完全屋外ですか？最低 5000 ニット、ほとんどのインストーラは推奨します6000-8000.
LCD は約 2500 nit に達します特殊な高輝度モデルのみがそこに到達します。-これらのユニットは厚みがあり、-おそらく 40-60% 多くの深度があり、より早く燃え尽きます。
LED は 800 ニットから始まり、10,000 ニットを超えます。
完全屋外といえばLEDです。

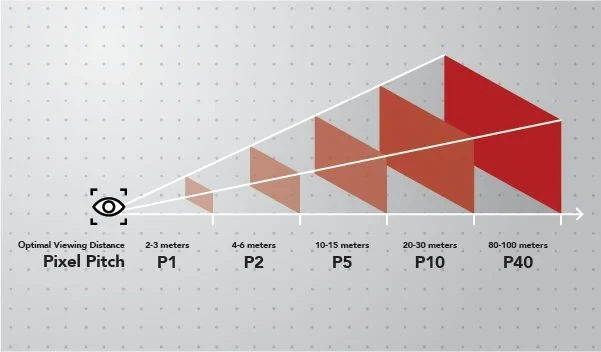

画素密度と視聴距離
LCD バー画面は、工場出荷時に固定ピクセル数で出荷されます。 37 インチ LCD バー画面を 1920×540 で撮影します。一貫した結果が得られています60+ PPIどこに立っていても。 0.5メートルでは鋭いですが、5メートルでは不要です。
LED バー画面では、ピクセル密度を選択できます。ピクセルピッチ。計算は簡単です。ピクセル ピッチをミリメートル単位で取得し、1.0 ～ 1.5 を掛けると、最適な視聴距離がメートル単位で求められます。
P4.0ほとんどのプロジェクトがここに到着します-スイートスポットは4～6メートルモールの設置、空港の看板、小売店の店頭ウィンドウなどに使用できます。必要に応じて、さらに締めてください。P2.02 ～ 3 メートルの範囲を処理すると、およそ 2 倍の料金を支払うことになります。P1.2人々が大きな LED ウォールのすぐ近くに立っているというまれな状況のために存在します。 5倍のコストで。
LCD は視聴者が 2 メートル以内に近づくと意味を持ちます詳細なテキストまたはグラフィックを表示しています。視聴距離が 2.5 メートルを超える場合は LED が勝ちますそして、細かい文字よりも視覚的なインパクトが重要です。
コントラスト比: 暗い背景に LED が最適な理由
コントラスト比は、ディスプレイが生成できる最も明るい白と最も暗い黒の差を測定します。
ここにLCDの構造的な問題があります。バックライトはパネル全体に常に点灯します。黒を表示したい場合、それらのピクセルは光を完全に遮断することはできません。本物の黒ではなく濃い灰色になります。 IPS パネルは通常、次のことを実現します。1000:1 ～ 1500:1対比。 VA パネルは次の点で優れています。3000:1 ～ 5000:1.
各 LED ピクセルは完全にオフになります。電流がないことは光がないことを意味します。実際の黒。標準的なSMD LEDパネルがヒット5000:1～8000:1。ハイエンド COB LED の到達範囲10,000:1 または 100,000:1.
コンテンツに暗い背景やハイ コントラストのロゴが使用されている場合、これは重要です。{0}明るい背景上のテキストの場合、ほとんどの人は気付かないでしょう。
色のパフォーマンス
通常、LCD バー画面はカバーされます。sRGB の 72 ～ 100%で働く8 ビットの色深度 (1,670 万色)、達成しますΔE 色精度 2 ～ 5。一貫性が強みです-バックライトは均一に拡散するため、調整なしでパネル全体の色が一致します。
LED はより広い色域を提供します(90-140% sRGB)そしてより深い色の深み(10 ～ 16 ビット、10 億色以上)。初期状態では精度が低く、ΔE は 3{6}6 であり、モジュール間で色を一致させるには手間がかかります。本格的な LED 設置には、比色計ベースのキャリブレーションが含まれます。
リフレッシュ レートとカメラ キャプチャ
ディスプレイを写真や動画で撮影される場合、リフレッシュ レートが非常に問題になります。これは現在、小売店や公共の場で常に起こっています。
LCD は次の速度で動作します。60Hz標準、プレミアム モデルでは 120Hz が利用可能です。これは人間の目には問題ありませんが、携帯電話でビデオを撮影するとバンディングが発生する可能性があります。市販の LED パネルは通常動作します。1920Hz～3840Hzこれにより、スマートフォンの映像に現れる走査線アーティファクトが除去されます。{0}
これを自分でテストしてみませんか?スマートフォンの 240 fps のスローモーション モードでディスプレイを録画します。{0}}画像をスクロールする黒い水平バーは、リフレッシュ レートが十分に高くないことを意味します。
パネル技術

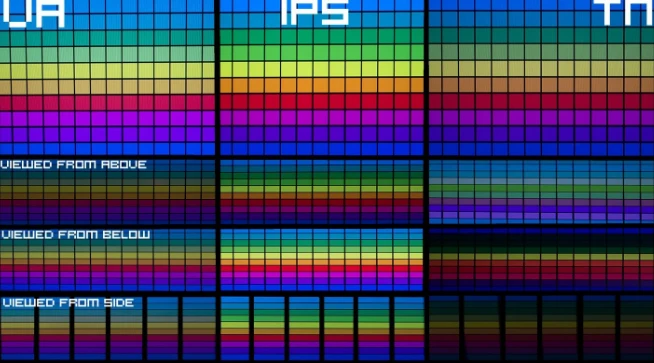

LCDパネルの種類
IPS (-プレーンスイッチング)パネルがあなたに与えます178度/178度の視野角優れた色精度を備えています。応答時間は 8{2}}14 ミリ秒で、黒レベルは中程度です。-本物の黒ではなく、灰色がかった黒に気づくでしょう。これらは、複数の角度から見た棚の端のディスプレイや、色の精度が重要なメニューボードに適しています。
VA (垂直配置)パネルオファー178度/160度の視野角。垂直方向のパフォーマンスは、極端な角度で低下することがよくあります。色の精度は良好で、応答時間は 4-8 ミリ秒と速く、黒レベルは IPS を上回ります。これらは、ビデオの多いコンテンツや暗い配色を使用するブランドに適しています。
ADS/AFFS のバリアント工業用グレードのオプションです。--30 度～+80 度。プレミアムの価値があるのは、輸送または極端な環境の場合のみです。

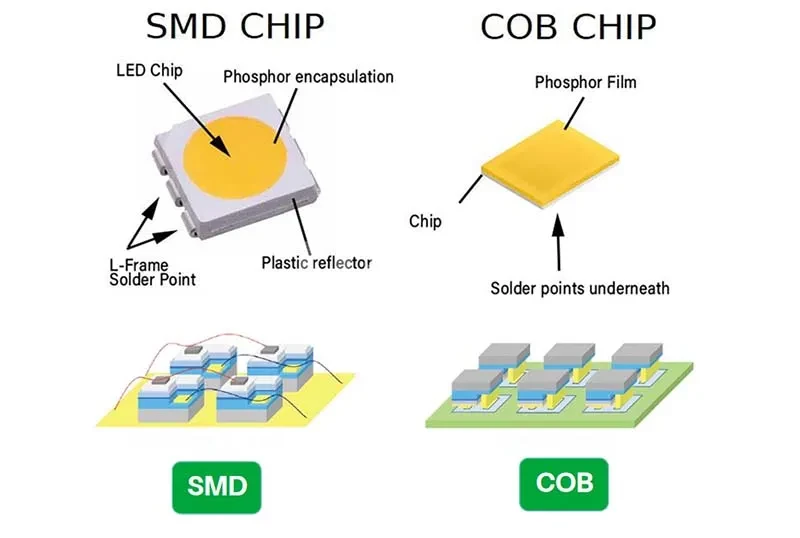

LEDパッケージング技術
用語はすぐに混乱します。
SMD (表面実装デバイス)屋内および半屋外のインスタレーションが主流です。- 3 つの LED チップ (赤、緑、青) が 1 つのブラケットに取り付けられ、樹脂でカプセル化されています。ピクセルピッチの範囲は P1.0 ～ P10 です。
この脆弱性は現実のものであり、露出した LED 表面が物理的に損傷する可能性があり、樹脂の境界から湿気が侵入する可能性があり、指が直接触れるとコンポーネントが外れる可能性があります。人々がディスプレイに触れる可能性のある小売フロアや交通駅では、これは重要です。
COB (チップ-オン-)LED チップを PCB 基板に直接実装し、すべてを均一な保護層で覆います。モジュールの表面全体が滑らかで連続的になり、-物理的耐久性、耐湿性が向上し、ピクセル間の光吸収コーティングによりコントラストが向上します。-コストがかかる30～50%高い同等のSMDよりも優れています。
GOB (ボードに-接着-)妥協案です。組み立て後にエポキシ コーティングを追加する標準的な SMD テクノロジーです。 COB- のような保護を低コストで実現します。紫外線に長時間さらされると、明るさがわずかに低下し (5 ～ 10%)、黄変する可能性があります。

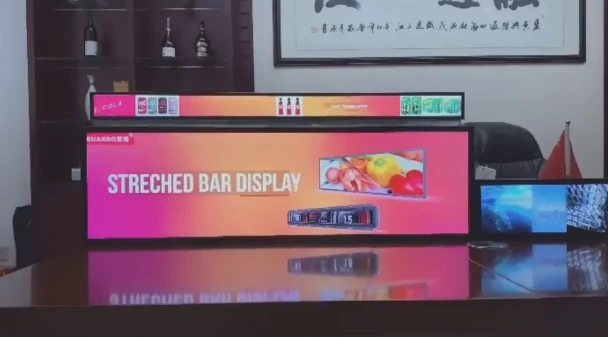

ネイティブパネルとカットパネル
バースクリーンのメーカーは 2 つの方法でパネルを入手しており、その違いはほとんどの購入者が認識している以上に重要です。
ネイティブバーパネル
これらは、超広アスペクト比向けに特別に設計された製造マスクを使用して作られています。{0}寸法は最初から意図的に決められています。サプライヤーの好みBOE、AUO、Innolux、CSOT専用のストレッチ フォーマット製品ラインを作成します。-
得られるもの: 端まで均一なバックライト配光、標準的なガラス厚による完全な構造的完全性、周囲全体の一貫したシール、および次のような標準的な解像度パターン1920×158、1920×360、または1920×540.
パネルのカットとサイズ変更
これらは標準の 16:9 パネルとして開始され、製造後にバーの寸法に物理的に切断されます。 1920×1080 パネルは複数の 1920×270 ストリップになる場合があります。
切断するとガラス層間のシールが破壊されます-端から光が漏れる。ガラスの完全性はカットラインで損なわれるため、輸送中や設置中に破損が増えることになります。オリジナルのバックライトはパネル全体に向けて設計されているため、部分的なパネルでは照明が不均一になります。そして、シールの劣化により湿気が侵入し、時間の経過とともに液晶の劣化が加速します。
スポッティングカットパネル:次のような標準以外の垂直解像度を探します。{0}158、203、または 270 ピクセル。実際のメーカー部品番号が記載されたパネル仕様書を請求してください。本物のネイティブ パネルには、サプライヤーのカタログにモデル番号が記載されています。
カットパネルは30～50%安くなります。品質が本当に低いため、割引が存在します。
実際のアプリケーション

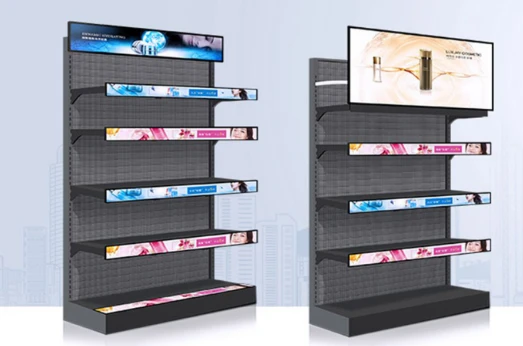

小売店の棚-エッジ ディスプレイ
室内照明は制御されており、人々は非常に近くに立っていて (製品に手を伸ばすときは 1 メートル未満になることもあります)、コンテンツのほとんどがテキストと価格設定です。さらに、おそらくこれらのことを何十、何百も展開しているでしょう。
ここではLCDが勝っていますが、特に近いわけではありません。棚の端から 4 メートル離れたところに立つ人は誰もいません。視聴者は近くにいます。つまり、LCD が提供するピクセル密度が実際に必要であることを意味します。 LCD がサブピクセル レンダリングを処理する方法により、テキストが鮮明に見えます。そして、2 個ではなく 200 個のユニットを購入すると、LCD と LED の価格差が実際に加算されます。
薄いプロファイルも役立ちます。ほとんどの棚エッジ取り付けレールは LCD の寸法を念頭に置いて設計されているため、ハードウェアと戦う必要はありません。
中の何かIPS パネルで 500 ～ 700 nit の範囲うまくいきます。全員が同じ方向からアプローチすればVAは機能しますが、人々がそのように買い物をすることはほとんどありません。ネイティブ パネルを取得していることを確認し、サイズ的には通常は23～42インチの範囲.
交通案内表示
電車、バス、空港。何かが壊れるまでは考えられないほど厳しい環境です。一定の振動。家庭用電化製品を破壊する温度の変動。そして、これらは 1 日に 18+ 時間実行されます。
基本的に、認定要件によってこの決定が行われます。鉄道業界には EN50155 があり、自動車には E マーク認証が必要です。-LCD の承認経路は成熟しており、十分に文書化されています。-輸送用 LED 認証?まだ追いついています。
事務処理を超えて、産業用 LCD 取り付けシステムには数十年にわたる耐振動性が証明されています。車両にディスプレイを搭載する場合、重量も重要になります。また、人々は比較的近くに座ったり立ったりするため、LCD の解像度の利点を無駄にすることはありません。
少なくとも-20 度～+60 度。振動仕様が表示されるはずです1G連続許容最小値、理想的には3G耐衝撃性。周囲の明るさ700-1000ニット窓からの眩しさを軽減します。

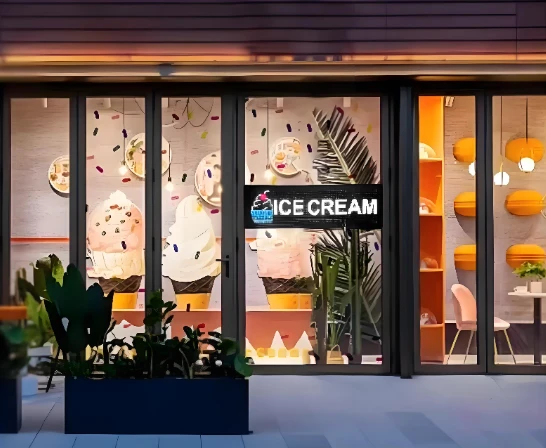

屋外店頭およびウィンドウディスプレイ
太陽光はすべてを変えます。私たちは話しています100,000ルクス晴れた日にディスプレイを叩いてください。 LCD は物理的にここでは太刀打ちできません。
屋外での実際の選択肢は LED だけです。直射日光に耐えるには 5000 ～ 8000 ニットが必要ですが、それは LCD が提供できるものではありません。耐候性も重要です。IP65以上前面に。視聴距離が長い（道路の向かい側の人、車が通り過ぎる）ということは、いずれにせよ、LCD のピクセル密度に対して過剰な費用を支払うことを意味します。
一緒に行くP3～P6の画素ピッチ通常の視聴者がどのくらい離れているかによって異なります。確実に取得してください3840Hzリフレッシュそのため、ソーシャルメディアでよく写真に撮られます。動作温度範囲は、地域の気候がどんな状況であっても対応できるはずです。

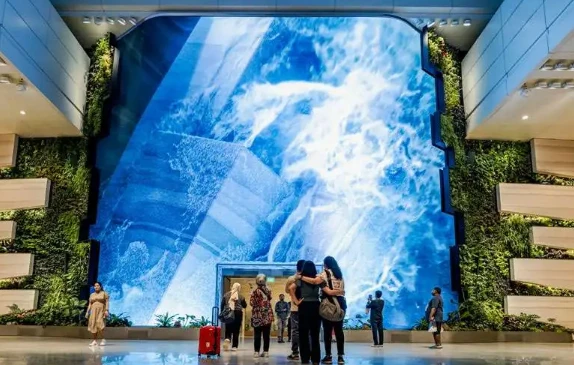

大規模な屋内設置-
ショッピングモール、空港、コンベンションセンター、企業のロビー。天井が高く、20メートル離れたところに視聴者がいる大きな空間。
シームレスな要素がここで LCD を駄目にしているのです。最大の LCD パネルは約 88 インチです。もっと長く行きたいですか？パネルを並べて並べると、それらのベゼルが表示されます。デザイナーはベゼルを美学に組み込もうとします。
LED モジュールはシームレスにロックされます。30 メートルの連続表示が必要ですか? LEDがそれを処理します。柱の周りを囲むように湾曲した設置? LEDがそれを処理します。これらの空間での視聴距離は、いずれにしても LED のスイート スポットである P2.5 ～ P4 ピクセル ピッチと完全に一致しています。
プレミアムインストールの場合P2.5うまくいきます。標準的な商用作品は問題ありませんP3-P4。明るさは空間によって異なりますが、通常は800-1500ニットほとんどの屋内シナリオをカバーします。必ずフロント アクセス モジュールの設計を選択してください。最終的には誰かがこのものを修理する必要があるため、ディスプレイの背面にアクセスするためにモールの一部を閉鎖する必要がある理由を説明したくありません。

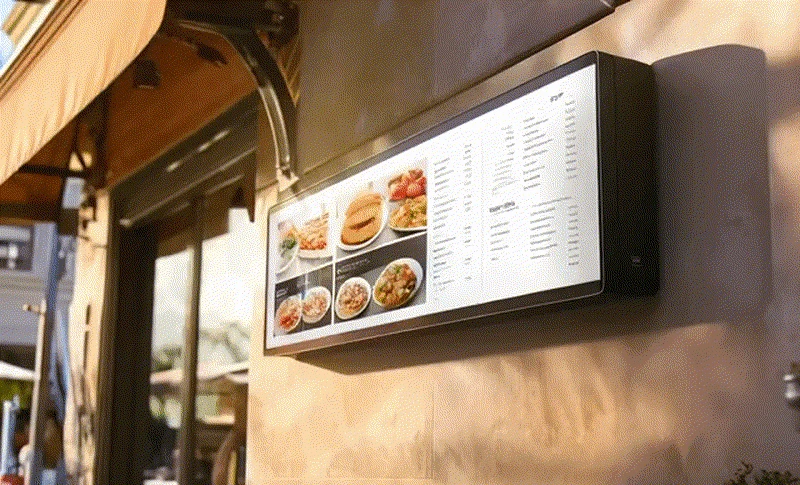

レストランおよび QSR メニュー ボード
ここでは予算が重要です。レストランの利益は薄く、オーナーはあらゆる設備の購入を精査しています。
内容はほとんどがテキストで、時々食べ物の写真が掲載されています。LCDは文字を美しく表示します。通常、視聴距離は 1.5 ～ 4 メートルの範囲で、どちらのテクノロジーも技術的には問題なく機能しますが、LCD の購入と運用のコストは大幅に低くなります。

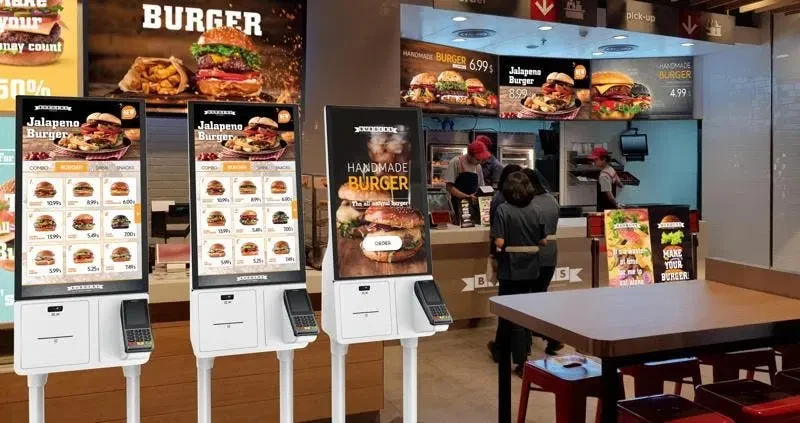

考慮すべき点が 1 つあります。キッチンでは油汚れや蒸気が発生します。ダイニングエリアであっても、そのようなものは移動します。ディスプレイには何らかの保護ガラスが必要です。強化ガラスオーバーレイが標準装備されています。セルフサービスで注文する場合は、-PCAP タッチ機能おそらくコストが 15 ～ 20% 増加しますが、新しい機能が可能になります。
周囲の明るさ500-700ニット典型的なレストランの照明を扱います。前面はIP54オプションではなく必須であると考えるべきです。
長期的なコストの考慮事項
初期費用はほんの始まりにすぎません。以下に大まかな比較を示します。結果は、電気料金、使用パターン、故障の有無によって異なります。
LCD バー画面 (37 インチ相当) の場合:買収が実行されます$400、毎日 12 時間稼働した場合の電力料金は料金にもよりますが、年間 8 ドルかかります。メンテナンスのために年間約 40 ドルを確保し、4 年目頃にバックライトを交換するとさらに 150 ドルほど追加されます。5年間で約800ドル。
P2.5 と同等の表示領域の LED バー画面の場合:買収が走り回る$900, 電力料金は、同じ条件下で年間約 13 ドルともう少し高くなります。 LED は耐久性が高い傾向にあるため、メンテナンス費用が少なくて済みます。適切な品質のものを購入した場合、通常、モジュールの交換は 5 年以内は必要ありません。合計1,050ドルから1,100ドルくらいです。
LED は 5 年間で LCD よりも約 35% 多く稼働します典型的な屋内シナリオで。
状況に応じて計算は変わります。導入期間が長いほど LED が有利になります。-LCD バックライトは 5 年目以降の劣化が早くなりますが、LED は 8 年目まで 70% 以上の明るさを維持します。屋外に設置すると、高-輝度 LCD モデルは $800+ に押し上げられますが、寿命は短くなり、LED のコストが同等かそれより安くなります。-大規模なシームレスな設置では、LCD との複雑なベゼル位置合わせが必要ですが、大規模な場合は、LED のよりシンプルな組み立てにより、ギャップを埋めるのに十分な人件費が削減されます。
購入時に尋ねるべきこと
LCDバースクリーン用
パネル自体から始めます。知りたいのは実際に作ったのは誰ですか (BOE、AUO、Innolux)そして具体的な型番。これは、標準のディスプレイから切り取られたものではなく、ネイティブのパネルを取得していることを確認する方法であるため、重要です。カットパネルの方が安いのには理由があります。
明るさの仕様は誤解を招く可能性があります。一部のメーカーはパネルの最も明るい場所の中央で測定し、他のメーカーは表面全体の平均値を提供します。どの方法を使用したかを尋ねます。中心の測定値が 700 ニトであっても、隅では 550 ニトにしかならない可能性があります。
を入手バックライトタイプエッジ照明と直接照明では均一性特性が異なるため、書き込みでは-、-色域sRGB のパーセンテージ、または実際に検証できる別の標準として指定する必要があります。 「色の再現性が良い」だけを答えとして受け入れないでください。
運用上のことも重要です。温度範囲、MTBF 数値、保証の対象範囲は正確には何ですか (パネルのみ? バックライト? 電源?)。また、取り付けハードウェアを設計する前に、取り付けインターフェイスの寸法を必ず確認してください。
LEDバースクリーン用
LED の品質は大きく異なります。チップメーカーが最初の手がかりです。ネイションスター、キングライト、クリー、日亜化学工業見たい名前です。一般的な「高品質 LED」には何の意味もありません。-
ピクセルピッチに関するスペックシートを信用しないでください。工場点検の際はキャリパーをご持参ください。
リフレッシュレートは自分で簡単に確認できます。スマートフォンを取り出し、240 fps のスローモーション ビデオに切り替えて、表示を録画します。-画像をスクロールする黒いバーは、リフレッシュ レートが主張どおりではないことを意味します。これには 30 秒かかり、顧客を間違った購入から守ることができました。
明るさの測定は、メーカーが創造力を発揮するもう 1 つの領域です。本気でお金を使うなら、校正されたメーターを検査に持ち込む。定格 6000 nit のディスプレイが実際には 4500 nit を実現しても、直射日光の下では機能しません。
明確にしておくべき、それほど明白でないいくつかの事項:カラーキャリブレーション配送料に含まれていますか、それとも追加料金がかかりますか?それは何ですか平面度公差モジュール間? (目に見える継ぎ目は、完全に面一に配置されていないモジュールから発生することがよくあります。) どのくらいの期間保証されますかスペアモジュールの入手可能性?修理できないディスプレイには責任が伴うため、最低 5 年は必要です。そして、それを手に入れてくださいデッドピクセルポリシー「業界標準の許容率」だけではなく、実際の数値を文書化してください。
それで、どれですか？
LCD は次の場合に効果的に機能します。1.5 メートル未満の近接視聴、テキスト-の多いコンテンツ、標準的な屋内照明、予算-を重視したプロジェクト、全長 3 メートル未満の設置、タッチ-対応のアプリケーション、振動が懸念される輸送環境。
LED は次の場合に適しています。3 メートルを超える視聴距離、ビデオが主流のコンテンツ、周囲光の強い環境、半屋外または屋外のアプリケーション、高級ブランドのプレゼンテーション、5 メートルを超えるシームレスな稼働、5 年を超えて計画されている年中無休の稼働、湾曲したまたは建築的に創造的な設置。
標準的な屋内照明での表示範囲は 1.5 ～ 3 メートルです。他の要因も見てみましょう。特定のプロジェクトにとってどの利点が重要であるかを数えてください。均等に近い場合、通常はコストの面で LCD が勝つシームレスな長さ、屋外の明るさ、またはビデオへの影響が特に必要な場合を除きます。
