ESL リフレッシュ レートとディスプレイ パフォーマンス

基本的な制約

電子棚ラベルは、どんなにマーケティングを行っても覆い隠すことのできない物理的制約の下で動作します。電気泳動粒子は粘性流体中を移動し、粘性流体は動きに抵抗します。この問題を修正するソフトウェア アップデートはありません。

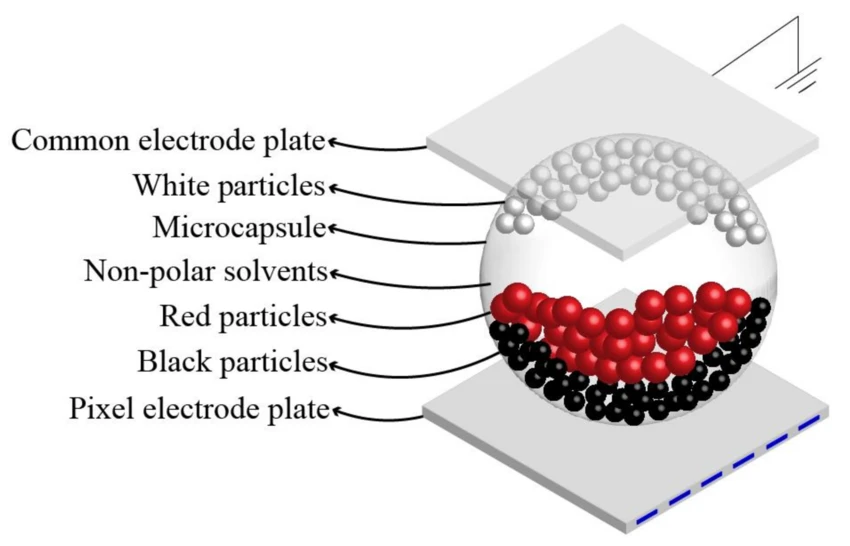

ESL のリフレッシュ レート-通常は300ミリ秒～2000ミリ秒全画面更新の場合は、{0}}帯電した二酸化チタンとカーボン ブラックの粒子が、電場が適用された状態で炭化水素溶媒中を移動するのに必要な時間から直接得られます。粒子は抗力に遭遇します (ストークスドラッグ専門用語が必要な場合は、その背後にある数学は実際の効果よりも重要です。つまり、粒子は濃厚な流体中で速度が低下します)。それらは隣接する粒子と静電気的に相互作用します。長時間放置するとカプセルの壁に付着します。

リフレッシュ時間のミリ秒ごとに、数百万のマイクロカプセル内で同時に発生する実際の分子スケールのイベントが反映されます。{0} LCD または OLED の背景を持つ人は、そのメンタル モデルを完全に放棄する必要があります。これらは、電子でピクセルを「スキャン」するディスプレイではありません。これらは物質を物理的に再配置する電気化学システムです。

波形の駆動: 工学と電気化学が出会う場所

の駆動波形ここは、最適化の取り組みが最も集中する場所です。これは、電力消費、ゴースト アーティファクト、総リフレッシュ時間を最小限に抑えながら、前の画像の消去、遅い粒子のアクティブ化、基準グレースケールの確立、新しい画像の書き込みという 4 つの目的を同時に達成する必要がある電圧時間シーケンスです。-

消去が最初に来ます。ディスプレイは、すべてのピクセルを均一な光学状態 (通常は白) に駆動します。なぜわざわざ？ EPD 粒子は経路に依存した動作を示すためです-。黒からグレーに遷移するピクセルは、白からグレーに遷移するピクセルとは異なる軌跡をたどります。これは、初期の導入時に顧客から一貫性のないグレースケール レンダリングについての苦情があったときに明らかになりました。消去により、すべてのピクセルが共通の開始点に強制され、初期条件への依存が排除されます。

アクティベーション-高周波交流電圧（50-100Hz で ±15V）-に従い、光学的な極値の間で粒子を振動させます。このプロセスにより、快適になった緩い粒子が振り落とされます。静止したままの粒子は、カプセル壁および隣接する粒子への表面付着が増加します。テストでは、明るさ対時間曲線の変曲点、つまり粒子の移動性が最大応答性に達する正確な瞬間を分析することで、最適な活性化持続時間を明らかにします。短くすると、鈍いパーティクルが取り残されます。長く走ると電力が無駄になってしまいます。

それから来ます基準グレースケールの確立。 EPD グレースケール精度は既知の光学ベースラインからの開始に大きく依存するため、ディスプレイは均一な白基準状態を作成します。特に、この段階の後に短いゼロ電圧間隔を挿入すると、その後のグレースケールの一貫性が向上します。パーティクルは、正確な中間位置に到達するよう要求される前に、安定するまでの時間が必要です。

ついに、画像書き込み。ピクセル-固有の電圧と持続時間により、粒子がターゲット位置に移動します。 16- レベルのグレースケールでは、各マイクロカプセル内の粒子の垂直分布を正確に制御する必要があります。上面の粒子は白を生成し、底部は黒を生成し、中間位置は灰色を生成します。

300ミリ秒に向けて前進

ESL システムは実際にどれくらいの速度で動作するのでしょうか?積極的な波形最適化により実証済み180msの短縮活性化フェーズの継続時間と120msの短縮基準グレースケールフェーズ中。これらの利点は、複数の導入サイクルを通じて洗練されたいくつかの技術から得られます。

変曲点解析固定の起動時間を使用するのではなく、リアルタイムの光応答をモニタリングできます。-極性切り替えの低減電圧極性を反転すると電流スパイクが発生し、エネルギーが無駄になるため、これらの遷移の増加を最小限に抑えるためのシーケンス操作が必要となるため、重要です。{0}}そして戦略的に0V間隔を挿入粒子の運動量を利用し、電力を消費せずに継続的な移動を可能にします。

現行世代の EPD 材料の理論上の最小値は、およそ200ミリ秒許容可能な画質を実現します。一部のパネルは制御された条件下で 180ms まで押し上げられていますが、品質の低下が顕著になります。この障壁を打ち破るには、波形の賢さではなく、材料の革新が必要です。

リフレッシュ モード: 速度-品質-ゴーストのトリレンマ

ESL の更新には必ず、避けられない 3 方向のトレードオフが伴います。-どのエンジニアリングもそれから逃れることはできません。どの妥協を受け入れるかを選択することしかできません。食料品店、電子機器、薬局の小売環境にわたる導入経験から、各モードをいつ使用するかについて強力な結論が得られました。

グローバル リフレッシュ (GC16 モード)

これは完全なリセットです-750～2000ミリ秒黒-白-の黒の点滅により、すべてのパーティクルが完全な移行サイクルを強制されます。見た目は劇的で、お客様からラベルが故障しているのではないかと尋ねられることもありますが、蓄積された位置誤差を完全に排除できるのはこのモードだけです。

グローバル リフレッシュは、拡張された部分リフレッシュ シーケンスの後、高忠実度の画像を表示する場合、またはゴーストが視覚的に不快になった場合に必要です。{0}}ある食料品店チェーンは当初、「醜い点滅」に抵抗し、純粋に部分的な更新を実行しようとしました。 3週間後、宣伝ラベルはほとんど読めなくなりました。現在は、閉店時間中に毎晩グローバル リフレッシュを実行しています。

部分リフレッシュ

部分リフレッシュでは、フレーム間で異なるピクセルのみが更新され、250～500ミリ秒。大幅な時間の節約が可能です-測定結果によると70%の電力削減通常の価格更新では-ただし、トレードオフが存在します。

変化しないピクセルには駆動電圧がかかりません。それらの粒子は徐々に安定した構成に落ち着きます。安定というと聞こえは良いですが、安定という言葉は動かないことも意味することに気づきます。 5 ～ 10 回の部分的なリフレッシュ サイクルの後、ゴースト アーティファクトが見えるようになります。このしきい値はメーカーによって異なります。一部のパネルは 15 サイクルを許容しますが、他のパネルは 6 サイクル後に問題が発生します。唯一の信頼できるアプローチは、規律ある定期的なグローバル リフレッシュの中断です。

高速リフレッシュ (DU モード)

ダイレクトアップデートモードグレースケール機能を完全に犠牲にします。すべてのピクセルは黒または白の 2 値であり、その間には何も存在しません。{1}これにより、120～250ミリ秒1 回のフラッシュで更新されますが、テキストの端がエイリアスのように見え、画像は問題外です。

数字を表示する価格のみの ESL アプリケーションの場合、多くの場合、DU モードが最適です。{0}家電量販店での--並べたテストでは、通常の視聴距離では顧客が DU{4}} でレンダリングされた価格と GC16 でレンダリングされた価格を区別できないことが判明しました。電力の節約は大幅でした。

A2アニメーションモード

で80～120ミリ秒、A2 モードはビデオ-対応のリフレッシュ レートに近づきます。製品デモや対話型キオスク アプリケーションに使用されています。

しかし、トレードオフは深刻です。ゴースティングは急速に蓄積します。コントラストが低下します。細かいディテールは数サイクル後に消えます。あるクライアントは、棚ラベルにアニメーションのプロモーション コンテンツを表示したいと考えていました。-A2 では技術的には可能ですが、30 秒後に画質が低下するため、現実的ではありませんでした。このモードは、ペン入力と簡単なデモンストレーションのために存在しており、運用環境の ESL 展開には存在しません。

適切なモードの選択

どうやって選ぶの？正直なところ、通常はコンテンツ タイプによって決まります。写真画像には GC16 が必要です。価格数値には DU を使用できます。更新頻度によってバランスが変わります。-頻度の低い更新は品質を優先し、頻繁な更新は速度を優先します。また、プライマリ モードに関係なく、グローバル リフレッシュは定義された間隔で発生する必要があります。ゴースティングの蓄積の問題から逃れることはできません。

パフォーマンスパラメータの表示

コントラスト比

EPD コントラスト比は通常、次の範囲にあります。8:1～15:1、プレミアムパネルが届く20:1。 LCD の仕様 (1000:1+) と比較すると誤解を招きます。

EPD コントラストは、周囲照明、つまり顧客が棚ラベルを読む実際の条件下で測定されます。{0}周囲光が強いと LCD のコントラストが崩れます。 EPDのコントラストが向上します。 800+ ルクスの頭上照明を備えた店舗環境での ESL 可読性測定では、近くの LCD スクリーンが完全に色褪せていることがわかりました。

バーコードスキャナーはどこかに必要です6:1 コントラスト確実に読み取るために-複数のスキャナ モデルでこれをテストしました。私たちが測定した市販の ESL はすべて、この基準を簡単にクリアしています。つまり、レーザー スキャナは電子ディスプレイから直接バーコードを問題なく読み取ることができます。

解像度とピクセル密度

ESL ピクセル密度 (100-150 DPI）は、技術的な制限ではなく、意図的なエンジニアリングの選択を反映しています。解像度が高くなると、より多くのピクセルが必要になり、それぞれのピクセルで個別の駆動が必要になります。-リフレッシュ時間、消費電力、コンポーネントのコストが増加します。

一部のクライアントが 200+ DPI ディスプレイをリクエストしました。視聴距離について尋ねると、答えは常に50cm以上でした。この距離では、100 DPI で十分なテキストの可読性が得られます。解像度を過剰に指定すると、目に見えるメリットが得られずにリソースが無駄になります。{6}}

カラー機能

標準の白黒 ESL--最速のリフレッシュ (300 ミリ秒)、最低の電力、最高の信頼性という主力製品であり続けます。価格表示アプリケーションの 90% を効果的に処理します。

4 つのカラー システム-E Ink Spectra 3100 テクノロジーを使用すると、黒/白/赤/黄色の同時表示が可能になります。ブランド-特有のアクセントカラーに便利ですが、更新時間がさらに長くなります。

フルカラーパネル-ACeP Gallery テクノロジーを使用すると、写真画像を生成できます。シアン-マゼンタ-イエロー-白色の粒子システムは本当に印象的です。-これらのパネルに表示される製品写真は、多くの場合、印刷されたものであると考えられます。しかし1500ms以上のリフレッシュ時間また、コストが大幅に高くなるため、視覚的なインパクトによって費用が正当化されるプレミアムなユースケースへの適用が制限されます。

色に関して言えば、追加情報の値がリフレッシュ時間、電力、およびユニットコストへの影響を正当化するかどうかが常に問題になります。十中八九モノクロで十分です。

ゴースティング: 永続的なアーティファクト

ゴーストは除去すべき欠陥ではありません。これは、管理が必要な電気泳動技術の本質的な特性です。ゴーストのない EPD パフォーマンスを約束している人は、テクノロジーを偽っているか、問題を隠すためにリフレッシュが遅いパネルを販売しているかのどちらかです。

ゴースティングはどこから来るのか

3 つのメカニズムが貢献します。不完全な粒子移動-駆動時間または電圧が不十分なため、粒子が意図した位置に到達できません。残留電荷分布-カプセルの壁に不均一な電荷が蓄積し、その後の粒子の動きに影響を及ぼします。そして粒子付着ヒステリシス-静止したままの粒子は表面付着力を増加させます。

さまざまなパネル メーカー間でのゴースト動作の特徴を調べるために、かなりの時間が費やされてきました。変動は重大です。一部のパネルは 5 回の部分更新後に目に見えてゴーストが発生しますが、他のパネルは 12 ～ 15 回は許容されます。

環境要因が事態を悪化させる

温度非常に重要です。溶媒の粘度は低温では増加し、粒子の動きを妨げ、ゴーストを悪化させます。 10 度未満では、リフレッシュ時間を延長するか、目に見えるアーティファクトを受け入れる必要があります。 0 度を下回ると、標準パネルに問題が発生します。-冷間動作に対応していないパネルを使用した冷蔵ケースでは、ディスプレイが完全に判読できないことが観察されています。

バッテリー電圧ゴーストにも影響します。消耗したバッテリーでは駆動電圧が低下し、粒子の移動が不完全になります。薬局の顧客の 1 人は、ラベルのバッチ内の電池が故障していることが判明した謎のゴースト問題に遭遇しました。 ESL システムは、プリエンプティブ メンテナンス アラートによるバッテリー低下の検出を実装する必要があります。-

履歴を更新するすべてを複合化します。同じコンテンツを繰り返し表示するピクセルは、ますます永続的な粒子構成を開発します。静的コンテンツは動的コンテンツよりも早くゴースト化します。-接着メカニズムが理解されるまでは直観に反します。

実際のゴースティング管理

定期的なグローバル更新依然として主要な緩和策です。一般的な推奨事項は、5 ～ 10 回の部分更新ごとに全画面を強制的に更新することです。ただし、最適な間隔はパネルや動作条件によって異なります。-

温度補正されたルックアップ テーブル-変化する環境で役立ちます。温度によってインデックス付けされた LUT に保存された駆動パラメータは、低温での波形持続時間を自動的に延長します。測定結果が示すゴーストを40%軽減適切に調整された温度補償と固定パラメータを使用します。-

ヒストリカルフレーム補正これは、蓄積された位置バイアスを補償するために、ピクセル レベルのリフレッシュ履歴に基づいて電流駆動波形を調整する、より高度な-ものです。-すべての ESL コントローラーがこれをサポートしているわけではありませんが、何か月も使用されているパネルでは目に見える違いが生じます。

コンテンツデザインも重要です。白の背景に黒のテキストを使用すると、逆配色よりもゴーストが目立ちにくくなります。 ESL テンプレートは、ゴーストの特性を念頭に置いて設計する必要があります。-明らかにゴーストになる大きな黒一色の領域は避け、白い背景を推奨します。

システム-レベルのリフレッシュ パフォーマンス

個々の ESL リフレッシュ時間は、システム更新遅延の 1 つの要素にすぎません。数千のラベルを含む展開の場合、ネットワーク アーキテクチャが総更新時間の大半を占めます。一部のクライアントは、更新サイクルに 30 秒かかるネットワークのボトルネックを無視しながら、50 ミリ秒以上のパネル更新の改善に執着しています。

通信プロトコル

独自のサブ 1GHz RF システム最大限のカバーエリアと建物の侵入を提供します。ゲートウェイからラベルまでの通信距離は 25 メートルを超えており、これは設置面積の大きな小売環境では重要です。-帯域幅制限により同時アップデート容量が制限されますが、一般的な小売アップデート パターンでは、これがボトルネックになることはほとんどありません。

PAwR を使用した Bluetooth Low Energy(BLE 5.4 で追加された応答付きの定期的なアドバタイジング) により、大量のデバイス数での標準化された双方向通信が可能になります。理論的には単一のアクセス ポイントで対応できます。32,640 ラベル-128 グループ×グループあたり 255 ラベル。定期的なアドバタイズ間隔によってシステムの遅延が決まります。間隔が短いほど、電力コストは高くなりますが、応答は速くなります。 BLE システムは、時間に敏感なアプリケーションには 1 秒間隔で、定期的な価格更新には 10 秒間隔で導入されています。

ネットワークトポロジ集中型ゲートウェイを備えたスター パターンに従います。各ゲートウェイは定義されたゾーンをカバーします。カバレッジを重複させることで冗長性が確保されます。大規模な小売店の導入には、慎重な RF チャネル計画が必要です。{2}}ある導入では、隣接するチャネル上の 2 つのゲートウェイが干渉パターンを生成し、15% のパケット損失が発生しました。

現実世界のスループット-

実稼働システムでは、5 分間で 3,000 件のラベル更新単一のゲートウェイ経由で一貫して実現可能です。サーバー コマンドから完了実行を表示するまでのエンド-から-までのレイテンシ3～10秒ネットワーク負荷と再試行要件に応じて異なります。

導入経験から得られる重要な洞察: 価格の変更が数千のラベルに伝播する一般的な小売更新シナリオの場合、システム レベルのネットワーク パフォーマンスによって、個々のラベルの更新速度ではなく総更新時間が制限されます。{0}}個々のリフレッシュ レートを 500 ミリ秒未満に最適化すると、ネットワークの伝播に数秒かかる場合、効果が減少します。

消費電力とバッテリー寿命

EPD の電力消費は、ほぼリフレッシュ イベント中にのみ発生します。スタンバイ電流は無視できます。-マイクロアンペアが測定されています。このプロファイルにより、数年間のバッテリー寿命-コインセルからのものであり、これは依然として EPD ベースの ESL に対する最も有力な議論の 1 つです。{0}}

電力を消費するもの

画素数線形関係があります。-ディスプレイが大きいほど消費量も比例して多くなります。グレースケール深度16 レベル GC16 はバイナリ DU モードよりも複雑な波形を必要とするため、これは重要です。リフレッシュモードの選択大きな影響を及ぼします。グローバル リフレッシュは、部分リフレッシュの 2 ～ 3 倍の電力を消費します。そして温度寒い環境ではより長い波形が必要となるため、電力消費に影響します。

実際のバッテリー寿命

のためにCR2450 リチウムコイン電池約 600mAh の容量で、観察されたパフォーマンスは次のとおりです。

これらの予測は室温での動作を想定しています。冷蔵倉庫アプリケーション-冷蔵セクションと冷凍セクション-では、低温でのリフレッシュ電力の増加とバッテリー容量の減少の両方により、バッテリーの消耗が加速します。室温で 5 年間保存できるラベルは、冷蔵ケースでは 2 年間保存できる可能性があります。

更新するたびに、有限のバッテリー容量が消費されます。あるクライアントは、アニメーションによる価格プロモーションを継続的に実行したいと考えていました。-バッテリーは 3 週間持続しました。システム設計者は、ハードウェアを選択する前に、更新頻度の要件を定義する必要があります。 1 時間ごとの更新が必要なラベルには、毎日更新されるラベルとは異なるバッテリー アーキテクチャが必要です。

パフォーマンスに対する温度の影響

温度は複数のメカニズムを通じて ESL のパフォーマンスに影響を与えます。単一の最も重要な環境変数。これは、空調管理された小売フロア、冷蔵ケース、冷凍食品セクション、屋外用途での導入全体で繰り返し実証されています。{1}

溶剤粘度

これは化学の話になりますが、簡単に言うと、EPD 溶媒は冷えると濃くなります。関係は大まかに次のとおりですアレニウス曲線-熱力学について深く掘り下げる必要はありませんが、重要なのは、効果が線形ではなく指数関数的であるということです。

で25度(基準条件)、粒子は公称移動度を示します。で0度、粘度は約 2 倍になり、粒子の速度は半分になります。で-20度、粘度は約 4 倍に増加し、それに比例して波形持続時間を延長する必要があります。数学的にはこれをかなり正確に予測できますが、実際の結果は各メーカーが使用する特定の溶媒配合によって異なる場合があります。-

あるメーカーの「幅広い温度」の謳い文句を、-15 度でパネルを動作させてテストしたところ、リフレッシュ時間が 400 ミリ秒から 1100 ミリ秒に延長されたことが明らかになりました。パネルは機能しましたが、仕様は低温性能がはるかに優れていることを暗示していました。

動作範囲の分類

標準パネルベースライン パフォーマンスで 0 度から 40 度をカバーします。拡張範囲パネル-10 度から 50 度まで、適度な波形補正を行います。ワイド温度パネル-冷凍ケースに必要-は、特殊なフロントプレーン ラミネート素材、統合された温度検知、および適応波形選択を使用して、25 度から 60 度まで動作します。-真実冷凍庫-グレードのパネル-30 度から 10 度に最適化された製品は存在しますが、プレミアム価格が設定されています。

温度補償

広域温度 ESL には、オンチップ温度センサー、メモリに保存された複数の波形パラメータ セット、測定温度に基づく自動パラメータ選択が組み込まれています。{{1}低温動作では波形持続時間が延長され、高温動作では電圧振幅が減少しました。-

幅広い温度での動作によるパフォーマンスの低下は重大です。-測定値は、極端な温度での実行時のリフレッシュ時間を示しますダブルからトリプルへ室温でのパフォーマンス。-冷凍環境に展開するクライアントは、更新タイミングの計算にこれを考慮する必要があります。

ESL 要件が異なる箇所 新しいセクション

一般的な「小売 ESL」仕様は、実際の展開のおそらく 60% をカバーしています。-残りの 40% には、特定の垂直市場を調査する場合にのみ現れる特殊な要件が含まれます。家電量販店で機能するものは、冷凍食品倉庫では見事に機能しません。次のセクションでは、標準的な ESL の前提が崩れる業界全体の導入エクスペリエンスについて説明します。

生鮮食品と食料品: ダイナミックな価格設定と生鮮食品の在庫の両立

生鮮食品小売業は、陳列されている間に製品の価値が継続的に低下するという単純な理由から、最も要求の厳しい ESL アプリケーションです。月曜日の朝には1ポンドあたり15ドルのステーキが、売れなければ水曜日の夕方には1ポンドあたり7ドルの価値がある可能性があります。従来の紙ラベルでは、この値の曲線を捉えることができません。 ESL は可能ですが、-実装要件は標準の食料品価格設定とは大幅に異なります。

動的な値下げ価格設定更新頻度が必要なため、数か月以内に標準の ESL バッテリーが消耗してしまいます。生鮮食品部門では、毎日 4 回の価格更新を行っています-朝の在庫、昼の調整、夕方の値下げ、夜間のリセット-センターの店舗ラベルが週に 1 回更新される速度の 4 倍の速度でバッテリーを消費しています-。電池の化学的性質の選択は、標準の CR2450 コイン電池から、より高容量のリチウム塩化チオニル電池、または棚の備品に組み込まれた誘導充電ステーションを備えた再充電可能なオプションに移行しています。{7}}

賞味期限表示情報密度要件を追加します。単純な値札には、おそらく 50 文字が必要です。価格、単価、梱包日、販売日、消費期限を表示する生鮮食品ラベルには、読みやすいフォント サイズで 150+ 文字が必要です。-それに応じてディスプレイの面積も増加します。中央ストアには 2.13 インチで十分な 2.9 インチおよび 4.2 インチのラベル​​が標準になります。

ある食料品チェーンの生鮮魚介類部門では、顧客のスマートフォン インタラクション用に NFC を統合した 4.2 インチの 3 色 ESL を導入しました。赤色のアクセント カラーは販売期限に近づいている商品を強調表示します。自動段階的な値下げ価格設定が適用されます。残り 48 時間で 15% オフ、24 時間で 30%、12 時間で 50% になります。バックエンドの統合には、ESL インフラストラクチャとのリアルタイムの-接続性{12}}が必要でした。これは、単なる価格設定ツールではなく、実質的に在庫削減システムの一部となり、パイロット部門では 7 か月間で展開全体の費用が 23% 削減されました。

コールドケース環境前に説明した温度による合併症を紹介します。乳製品用クーラーを 4 度で動作させると、リフレッシュ速度が著しく低下します。 2度の肉の場合はさらに悪化します。 -18 度の冷凍食品ケースには、標準ユニットより 40 ～ 60% 高い、特殊な広温度パネルが必要です。ある冷凍食品小売業者は当初、アイスクリーム売り場に標準パネルを導入しました。動作温度でのリフレッシュが不十分なためにゴーストが蓄積し、ラベルは 1 週間以内に読めなくなりました。

冷蔵ケース内の温度勾配により、さらに複雑さが生じます。エア カーテン システムは、前端 (より暖かく、周囲空気混合に近い) と後端 (より冷たく、蒸発器に近い) の間で 8-12 度の温度差を生じます。乳製品ケースの前面にあるラベルは 8 度で動作する一方、背面にあるラベルは 2 度で動作する可能性があります。-その差は、異なる波形タイミングを必要とするのに十分です。洗練された展開では、個別のリフレッシュ パラメーターを使用してラベルごとの温度検知を実装します。

傷みやすい在庫の追跡統合は次の進化を表します。 ESL システムが在庫管理と双方向で接続すると、ラベルはディスプレイだけでなくセンサーにもなります。 -在庫切れ検出-により、販売活動の不足に基づいて棚の位置が空になったことを特定し、-自動補充アラートを有効にします。ある農産物部門では、ピーク時に 4 時間以上販売活動がなかったポジションにフラグを付ける ESL 統合在庫モニタリングを使用して、在庫切れ事故を 34% 削減しました。--

倉庫と産業物流: 規模がすべてを変える

産業用倉庫の ESL 導入は、小売システム設計者がめったに遭遇しない制約の下で運用されます。食料品店では、40,000 平方フィートに 15,000 の SKU がある場合があります。その食料品チェーンにサービスを提供する配送センターには、500,000 平方フィートの敷地に 50,{7}} 個の SKU があり、天井の高さは 40 フィートです。天井 12 フィートの小売環境で機能する RF 伝播モデルは、高さ 35 フィートのスチール製ラックを備えた倉庫では完全に機能しません。

箱の場所の識別小売価格タグとは異なる表示優先順位が必要です。主要な情報は価格ではなく、-場所コード、SKU、数量です。倉庫の ESL テンプレートは通常、3+ メートルから読み取り可能な 48{5}} ポイント以上のフォントで場所の識別子を表示するため、フォークリフトのオペレーターやピッキング作業員がゴミ箱に近づかずに場所を識別できるようになります。-視聴は可変工業用照明の下で行われるため、コントラスト比の要件が厳しくなります。-高天井器具の下にある一部の通路では 1500+ ルクス、その他の通路では 200 ルクスの日陰で行われます。

ピック-からライトへの統合-ESL は、受動的な表示を超えて、能動的なワークフロー ガイダンスに拡張されます。電子ペーパー ディスプレイと統合された LED インジケータが点滅して、作業者に場所を選択するように指示します。- EPD は何を選択すべきかを示します。 LED は選択する場所を示します。システムを組み合わせることで、ピッキングエラー率が通常の 0.5-1% の範囲から 0.1% 以上に減少します。電力バジェットが変化します-ピッキング操作中の LED 表示は、電子ペーパーの更新サイクルよりも多くの電力を消費します。-バッテリーのアーキテクチャもそれに応じて適応し、活動の多い場所では単 3 形リチウム電池や有線電源に移行することがよくあります。

ハイベイ ラック環境-ストレスRF通信システム。金属ラックはマルチパス干渉を引き起こします。高い通路は影のゾーンを生み出します。単一のゲートウェイは小売店では 25 メートルをカバーしますが、高密度の倉庫環境では 8{8}}10 メートルしかカバーできません。ゲートウェイ密度は、同等のカバレッジを実現する小売店の展開と比較して 3 ～ 4 倍増加します。一部の倉庫展開では、通信層を統合するミドルウェアを使用して、高密度のラック エリアに侵入するためにサブ 1GHz のハイブリッド ネットワーク、オープン ステージング エリアに WiFi を実行します。

フォークリフト-に取り付けられたモバイル ディスプレイ新たなウェアハウス ESL バリアントを表します。固定棚ラベルではなく、ディスプレイはフォークリフトのマストに取り付けられ、オペレーターが倉庫内を移動するときにリアルタイムでピッキング指示を受け取ります。-これらのデバイスは継続的に-位置、数量、次の目的地-を更新し、静的な棚ラベルとはまったく異なる電力アーキテクチャを必要とします。フォークリフト電気システムからの配線電源が標準です。バッテリー動作は、継続的な更新アプリケーションでは実行できません。-

在庫数の自動化双方向 ESL 通信を活用します。 RFID の統合により、自動循環棚卸が可能になります。-RFID でタグ付けされた製品は、RFID リーダーを備えた ESL ユニットの近くを通過し、手動スキャンなしで在庫数が更新されます。配送センターの導入により、ESL に統合された RFID サイクル カウントを使用して実地棚卸の労力が 60% 削減され、99% 以上の永続的な在庫精度が維持されました。{4}}

過酷な環境評価産業的な文脈では重要です。 IP54 の防塵および飛沫耐性は、倉庫 ESL のベースラインです。 IP65 は、洗浄手順が行われる環境で必要になります。溶剤や洗浄剤を扱う施設では耐薬品性が重要です。ある自動車部品倉庫では、ブレーキ液やトランスミッション液への暴露に耐えるラベルが必要でした。-標準の ESL ハウジングは数か月以内に劣化します。耐薬品性ポリカーボネート製ハウジングを備えた特殊なエンクロージャは、単価が 35% 増加しますが、導入の寿命を延ばすためには不可欠であることが判明しました。

ヘルスケアと薬局: 正確さは交渉の余地がありません-

薬局の ESL 展開は、従来の小売業には存在しない規制要件に直面しています。食料品店での価格設定の誤りは、顧客からの苦情を意味し、価格正確性に関する法律に基づく法的責任を負う可能性を意味します。薬局での医薬品ラベルの誤りは、患者の危害や死亡につながる可能性があります。リスク プロファイルにより、システム設計の優先順位が根本的に変わります。

薬剤識別表示一般的な小売 ESL を超える情報密度が必要です。薬局の棚ラベルには、医薬品名 (ブランドおよびジェネリック)、強度、剤形、NDC 番号、価格、単価、メーカー、および多くの場合保管要件を表示する必要があります。これを 2.13 インチのラベル​​に取り付けるには、注意深いタイポグラフィが必要です。-、または、より一般的には 2.9 インチ以上のディスプレイの導入が必要です。一部の薬局では、完全な処方情報にリンクする QR コードが付いた 4.2 インチのラベル​​を使用しています。

バーコードの精度検証クリティカルになります。薬局スタッフは、調剤ワークフローの受け取り、棚に並べ、取り出し、確認、調剤する際に、薬剤を何度もスキャンします。{1} ESL- 表示されたバーコードは、すべてのステップで正しくスキャンする必要があります。これにより、コントラスト比の要件が小売最小値を超えて厳しくなります。薬局のスキャン機器をテストしたところ、古い薬剤師認証スキャナ-最新のレーザーやイメージング スキャナではなく、依然として CCD テクノロジーを使用しているものもあります-。信頼性の高い読み取りには 10:1 以上のコントラストが必要です。パネルの選択では、設置ベースの最悪の場合のスキャン機器を考慮する必要があります。-

管理物質領域物理的なセキュリティ要件を導入します。スケジュール II-V の医薬品には、アクセス ログを記録した安全な保管場所が必要です。規制物質キャビネット内の ESL は、キャビネット アクセス制御システムと統合する必要があります。-アクセス制限インジケーターを表示し、キャビネットを開けるたびにどのラベルが表示されたかを記録し、不正アクセス試行中の表示を無効にする可能性があります。ある病院の薬局は、ESL を規制物質管理システムと統合して、薬剤が調剤されると自動的に更新されるリアルタイムの在庫数を表示することで、手動による数の調整を排除しました。{5}}

冷蔵医薬品保管庫薬局の精度要件とコールド チェーンの温度の課題を組み合わせます。{0}}ワクチン、インスリン、および特定の生物製剤は 2- 度から 8 度までの温度で保管する必要があります。広温度ESLパネルは必須です。-一部の薬局の冷蔵倉庫アプリケーションでは、薬剤情報とともに現在の温度を表示する ESL{7}} 統合センサーによる温度ログが必要です。これにより、スタッフが個別の監視装置をチェックすることなく、保管条件が仕様内に維持されていることを視覚的に確認できます。

病院薬局業務小売薬局を超えて複雑さが増します。薬剤カート、自動調剤キャビネット、およびサテライト薬局の場所には、それぞれ異なる ESL 要件があります。カート-に取り付けられた ESL は、繰り返しの輸送に耐えられる堅牢な構造を必要とします。ディスプレイは、病院の廊下によくある蛍光灯の下でも読み取れる状態でなければなりません。自動調剤キャビネットの統合には、キャビネット管理ソフトウェアと互換性のある通信プロトコルが必要です。-多くの場合、サードパーティの統合機能が制限された独自のシステムです。-

規制遵守に関する文書小売 ESL システムではほとんど提供されない監査証跡が必要です。病院薬局に対する合同委員会の認定には、医薬品ラベルの正確性の文書化が必要です。 ESL 管理システムは、すべてのラベル更新をタイムスタンプ、ユーザー認証、コンテンツ変更の詳細とともに記録する必要があります。ある病院システムの合同委員会調査では、特に ESL 監査証跡機能が調査されました。調査員は、過去 12 か月間のラベルの精度検証手順の文書化を要求しました。

電化製品と-高額小売: リアルタイムで競争力のある価格設定-

家電量販店は価格が透明な市場で運営されており、顧客は店内に立っているときにスマートフォンで競合他社の価格を定期的にチェックしています。{0} ESL の価値提案は、省力化から、夜間の価格ファイルの更新を待つのではなく、競争力のある対応能力-で競合他社の価格に匹敵する、または競合他社の価格をリアルタイムで上回る能力-に移行しています。

競争力のある価格監視の統合ESL システムを、競合他社の Web サイトを継続的にスクレイピングする価格インテリジェンス サービスに接続します。主要な競合他社が主力スマートフォンの価格を下げると、価格インテリジェンス サービスが数分以内に変更を検出し、価格設定エンジンがマージン ルールを評価し、更新された価格が 3{3}}10 秒のネットワーク レイテンシ ウィンドウ内で棚ラベルに反映されます。ある家電量販店は、ESL インフラストラクチャを通じてリアルタイムの競争力のある価格マッチングを導入した結果、価格主導のストライキを 18% 削減しました。-

豊富な商品情報の表示家電量販店で一般的な、より高額な購入を検討するのに適しています。 1,500 ドルのノートパソコンを購入する顧客は、プロセッサ、メモリ、ストレージ、ディスプレイ解像度、バッテリー駆動時間などの仕様を求めています。{3}より大きなフォーマットの ESL (7.5 インチ以上) により、以前は印刷されたスペック カードが必要だった仕様表示が可能になります。一部の家電量販店では、各テクノロジーの強みを活用して、価格や仕様を記載する電子ペーパーとプロモーション ビデオ コンテンツ用の小型 LCD スクリーンを組み合わせた器具を導入しています。-

付属品取付表示ESL を使用してアタッチメントの販売を促進しています。 「対応機種」情報を表示するディスプレイでは、主な製品と互換性のあるアクセサリがリンクされています。-携帯電話のケース、ラップトップのケーブル、コンソールのゲーム。動的アタッチメント価格設定では、主要製品 ESL が移動が必要な在庫レベルを示している場合に、アクセサリ ESL に表示されるバンドル割引を提供できます。

盗難防止機能の統合-高額商品に関連します。- ESL システムは、電子商品監視 (EAS) および RFID{2}} ベースの在庫追跡と統合できます。 EAS タグが適切に非アクティブ化されずに削除されると、関連する ESL が警告を表示したり、外観を変更したりする可能性があります。より高度な実装では、製品がセキュリティ器具から取り外されると在庫数がリアルタイムで更新され、在庫切れを即座に認識できます。{6}

製品ライフサイクルの価格設定電子機器の場合は、予測可能なパターンに従い、-発売時のプレミアム価格、競争力のある中期価格-、クリアランスの終了価格--を設定します。 ESL により、製品の使用年数、在庫レベル、後継製品の発売スケジュールに基づいてマージンを調整する自動化されたライフサイクル価格設定ルールが可能になります。新しい iPhone が発売されると、前世代の ESL は手動介入なしで、事前に定義されたマージン ルールに従ってクリアランス価格で自動的に更新されます。{6}}

デモ機の管理家電量販店では、製品展示器具用に設計された ESL バリアントを使用しています。これらのユニットは多くの場合、セキュリティ テザー、電源管理システム、対話型キオスクと統合されています。アイドル状態ではディスプレイに価格が表示され、顧客がデモ製品を操作すると機能のハイライトに切り替わる場合があります。一部の実装では、近接センサーを使用して顧客の存在を検出し、それに応じて表示コンテンツを更新します。

工業用部品と MRO: ロングテール在庫の課題-

メンテナンス、修理、運用 (MRO) の販売代理店と工業部品のサプライヤーは、消費者小売とは根本的に異なる在庫プロファイルを管理します。一般的な MRO ディストリビュータは 100 個の SKU を扱い、000+ ロングテール配信を行います。-SKU の 20% が収益の 80% を生み出し、SKU の 80% は最小限の移動で維持されます。従来のラベル貼り付けアプローチは、ラベルのメンテナンスコストが、動きの遅い品目の製品マージンを超える場合、経済的に失敗します。

大量の-SKU-数の経済性ESL ROI 計算をシフトします。食料品小売業では、ESL の回収は主に、価格変更による労働力の節約によってもたらされます。 MRO 流通では、在庫精度の向上と、動きの遅い在庫の陳腐化の減少によって利益が得られます。-ファスナーの販売代理店は、ESL 統合在庫追跡を導入した後、在庫の償却を 31% 削減しました。{6}

技術仕様の表示要件は食料品店よりも薬局に似ています。工業用部品には、寸法仕様、材料グレード、認証、互換性情報の表示が必要です。ベアリング販売代理店の ESL には、部品番号、メーカー、ボア径、外径、幅、定格速度、定格荷重、および適用可能な仕様 (ISO、ABEC など) が表示されます。情報密度の要件により、より大型のディスプレイと慎重なタイポグラフィ デザインが求められています。

棚位置システム部分的な配布では、数十年にわたる運用を通じて開発された独自の位置コーディング スキームが使用されることがよくあります。 ESL 統合では、標準化された位置コーディングへの移行を可能にしながら、従来の位置形式に対応する必要があります。変更管理は、技術実装と同じくらい重要になります。{2}20 年間使用してきた場所コードに慣れている倉庫スタッフは、システムの機能に関係なくフォーマットの変更に抵抗します。

顧客向け端末-パーツ カウンターでは ESL 統合のメリットが得られます。顧客が部品を要求すると、カウンタースタッフがシステムに問い合わせると、保管場所にある ESL ディスプレイが点灯するか、受け取り指示が表示されます。一部の部品販売業者は、棚の場所にある ESL ディスプレイにピッキング手順とカウンター担当者の名前を表示する「カウンターに持ち込む」ワークフローを実装しており、明確なピックアップ識別による複数の同時カスタマー サービス インタラクションを可能にしています。

キッティングおよび組み立て作業ESL を使用して、マルチパーツ アセンブリのコンポーネント選択をガイドします。{0}油圧システム キットには、ポンプ、モーター、バルブ、継手、ホース、流体が含まれている場合があります。-それぞれが異なる倉庫の場所に保管されています。各場所の ESL ディスプレイには、キットの注文、必要な数量、完了ステータスが表示されます。アセンブリ文書との統合により、コンポーネントの識別とともに作業指示が表示されます。

ベンダー管理の在庫（VMI）-プログラムは可視性の共有に ESL を活用しています。サプライヤーが顧客の拠点で在庫レベルを管理する場合、ESL は補充ステータス、入荷予定日、および在庫状況を表示できます。この透明性により、過剰な在庫投資をせずに信頼性の高い部品の入手可能性を必要とするジャストインタイムの製造プログラムがサポートされます。--

ESL と代替ディスプレイ技術の比較 新しいセクション

ESL の選択は、単に最適な電子ペーパー パネルを選択するだけではありません。{0}アプリケーションに適したディスプレイ テクノロジを選択することが重要です。電子ペーパー-と競合するLCD棚ディスプレイ、セグメント ディスプレイ、従来の紙ラベル{0}}それぞれに、明確なパフォーマンス特性、コスト構造、アプリケーションのスイート スポットがあります。次の分析は、テクノロジーの選択を決定するための技術的基盤を提供します。

E-紙（EPD）電子棚ラベル

動作原理: 印加電場下でのマイクロカプセル懸濁液中の電気泳動による粒子の移動。双安定-は電力を供給しなくてもイメージを維持します。

強み: 静止時の消費電力ゼロ（真の双安定性）、周囲光の優れた可読性、広い視野角（170 度以上）、小売環境に自然に溶け込む紙のような外観、コイン電池による数-年の電池寿命、屋外および高輝度アプリケーションでの太陽光での可読性-。

制限事項: 遅いリフレッシュ (フル アップデートで 300-2000 ミリ秒)、限られたカラー機能 (商用製品では 1 ～ 4 色、フルカラーの出現)、定期的なフル リフレッシュが必要なゴースト アーティファクト、低温でのパフォーマンスの低下、LCD 代替品よりも高い初期単価。

コスト構造: サイズと色の機能に応じて、ディスプレイ モジュール $3 ～ 15。コントローラー、通信、ハウジング、バッテリーを備えた完全な ESL ユニットは 8 ～ 40 ドル。インフラストラクチャ (ゲートウェイ、管理ソフトウェア) は、一般的な展開の場合、ラベルごとに 0.50 ～ 2 ドル追加されます。

最適な用途: 更新頻度が低い価格中心の小売ラベル（食料品、雑貨、薬局）（食料品、雑貨、薬局）、屋外または周囲光が高い環境、更新速度よりもバッテリーの寿命を優先する展開、紙のような美しさを必要とするアプリケーション-。

LCD棚ディスプレイ

動作原理：LEDバックライト付き液晶調光。バックライトには継続的な電力が必要です。電源がないと表示状態は維持されません。

強み: 高速リフレッシュ（60Hz 標準、ビデオに適しています）、数百万色のフルカラー機能、注目を集めるプロモーションのための高輝度、{1}}ビデオとアニメーションの表示機能、広範なサプライヤー エコシステムを備えた成熟したテクノロジー。

制限事項: 連続消費電力 (一般的な棚端ディスプレイの場合は 3-15W)、周囲光のパフォーマンスが低い (明るい小売環境での色あせた外観)、視野角の制限 (カラーシフト前の典型的な±60 度)、バックライトの故障は一般的な故障モードであり、有線電源インフラストラクチャが必要です。

コスト構造: ディスプレイモジュールはサイズに応じて 15 ～ 50 ドル。完全なネットワーク化された棚には 50 ～ 200 ドルが表示されます。電力インフラの要件により、設置コストはハードウェアのコストを超えることがよくあります。

最適な用途: アニメーションが注目を集めるプロモーション エンド キャップ、動画-対応の広告ディスプレイ、期間限定のプロモーション キャンペーン、照明が制御された環境（モールの内装、空港の店舗）、電力インフラがすでに存在するアプリケーション。-

セグメントLCDディスプレイ

動作原理: 専用のセグメント ドライバーによって駆動される単純な液晶セグメント (電卓ディスプレイなど)。非常に低消費電力ですが、事前定義された文字セットに限定されます。-

強み: 非常に低コスト (ディスプレイあたり 0.50 ～ 2 ドル)、非常に低い消費電力 (静的ディスプレイの場合はマイクロアンペア)、広い温度範囲、シンプルな駆動エレクトロニクス、数十年の展開で実証済みの信頼性。

制限事項: 固定セグメント パターンは、表示可能なコンテンツ (通常は数字と限られた文字のみ) を制限し、グラフィックス機能はなく、サイズ オプションが制限され、見た目も古く、各文字には専用のセグメント パターンが必要です。

コスト構造: ボリュームが $1 未満のモジュールを表示します。完全な価格表示単位は 2 ～ 5 ドル。インフラストラクチャのコストは最小限に抑えられます。

最適な用途: コンテンツの柔軟性が必要とされない純粋な数値による価格表示、極端にコスト重視の導入、機能よりもユニット エコノミクスを優先する大容量アプリケーション、高度な電子機器が信頼性リスクを生み出す過酷な環境での導入。{0}{1}

紙ラベル（マニュアル）

動作原理: 印刷された紙ラベルをプラスチック製のホルダーに挿入するか、棚の端に直接貼り付けます。店舗スタッフが手動で更新しております。

強み: 最低の技術コスト (ディスプレイ ハードウェアは実質ゼロ)、無制限のグラフィックの柔軟性、電子機器の故障なし、インフラストラクチャ要件なし、小売スタッフにとって使い慣れたワークフロー。

制限事項: -労力を要する更新プロセス（経験豊富なスタッフの場合、ラベルあたり 15-30 秒）、エラーが発生しやすい（一般的な小売店では推定 5 ～ 15% の価格精度の問題）、材料費と印刷消耗品のコスト、急速な価格変更を実行する能力の制限、ラベルの廃棄による環境廃棄物。

コスト構造: ラベルホルダー $0.10-各 $0.50。紙ラベル 1 枚あたり $0.01-0.05。継続的な人件費と材料費は、更新頻度の高いアプリケーションの場合、通常 2 ～ 4 年以内に ESL ライフサイクル コストを超えます。

最適な用途: 人件費が無視できる非常に小規模な小売業（オーナー経営の店舗）、更新頻度が非常に低い環境、インフラストラクチャへの投資が正当化されない一時的またはポップアップの小売業、電子オプションでは利用できない特殊な物理フォーマットを必要とするアプリケーション。-

技術選定の枠組み

ディスプレイ技術の選択の決定基準には、アプリケーションの優先順位に従って重み付けする必要がある複数の要素が含まれます。

更新頻度テクノロジーの選択に大きな影響を与えます。毎週未満の更新しか行わないアプリケーションでは、ESL への投資が正当化されることはほとんどありません。紙ラベルは依然として経済的です。毎日更新されるアプリケーションは、2 ～ 3 年以内に ESL 損益分岐点に達します。毎日複数のアップデートが行われるアプリケーションは、ESL の経済性を大きく高めることができます。

コンテンツの複雑さテクノロジーの選択に影響を与えます。純数値表示はセグメント液晶を低コストで使用可能です。価格と限られたテキスト (製品名、単価) は、電子論文の ESL に適合します。-豊富なグラフィック コンテンツやビデオには、電力コストが高くても LCD が必要です。

環境条件選択肢を制約する。周囲光が強い場合（屋外、窓、明るい小売店の照明）、電子ペーパーの反射ディスプレイが有利になります。-制御された照明環境では、LCD を効果的に使用できます。極端な温度 (冷蔵、屋外) では、テクノロジーの選択に関係なく、適切なパネル定格が必要です。

電力インフラの可用性多くの場合、実現可能性を決定します。利用可能な電力がない場所、または稼働電力が法外に高価である場所では、基本的にバッテリー駆動の ESL が必須です。-すでに電源インフラが整備されている場所（棚照明回路の上）では、LCD オプションを検討できます。-

総所有コストの分析次のことを考慮する必要があります:

これらの数値は、現地の人件費、更新頻度、導入規模によって大きく異なります。通常、先進国の労働市場では更新頻度が週 1-2 回を超える場合、計算では ESL が有利になります。

ハイブリッド導入戦略

すべてのアプリケーションに単一のディスプレイ テクノロジーを導入している小売業者はほとんどありません。ハイブリッド戦略では、単一の小売環境内でテクノロジーをアプリケーション要件に適合させます。

電子ペーパーは価格用、LCD はプロモーション用は、店舗全体の日常的な価格設定に ESL を使用すると同時に、ビデオ機能と高輝度が顧客の注目を集めるエンドキャップ、チェックアウトエリア、プロモーションのホットスポットに LCD スクリーンを配備しています。このアプローチは、最も重要なプロモーションの柔軟性を維持しながら、大部分のレーベルにとって ESL 効率の利点を実現します。

価格についてはセグメント LCD、情報については電子ペーパー-純粋な数値価格設定には安価なセグメント ディスプレイを導入し、コンテンツの複雑さによってコスト プレミアムが正当化される場合は、詳細な製品情報には大型の電子ペーパー ディスプレイを使用します。-このアプローチにより、大量の基本ラベルのコストを最小限に抑えながら、顧客価値が投資に見合った豊富な情報表示が可能になります。-

温度-ゾーンのテクノロジーマッチング常温小売エリアに標準の ESL を導入する一方、冷蔵ゾーンでは幅広い温度のバリエーションを使用し、広い温度の電子ペーパーのパフォーマンスでも限界となる冷凍セクションでは、よりハードなセグメント ディスプレイを選択する可能性があります。{{1}-技術の選択は、統一された仕様を適用するのではなく、環境要件に従って行われます。

適切なインフラストラクチャを拡張する-大規模店舗では完全なネットワーク インフラストラクチャを備えた ESL を使用する一方、インフラストラクチャへの投資が経済的に拡張できない小規模店舗ではスタンドアロンのセグメント ディスプレイや紙ラベルを導入する場合もあります。{0}テクノロジーの選択では、技術要件に加えて導入規模も考慮します。

新興テクノロジー

高速 EPD 研究

実験室でのデモンストレーションで達成したこと75Hzのリフレッシュレート電子-紙パネル-が LCD の領域に近づいています。業界カンファレンスでのこれらのデモは本当に印象的ですが、製品への展開はまだ遠いです。

実現を可能にする主要なテクノロジーには次のものがあります。液晶添加剤逆流効果を引き起こす化合物を電気泳動液にドープします。研究論文では、速度が 2.8 倍向上し、同時に駆動電圧が 50% 削減されたと報告されています。薄膜フロントプレーンラミネート--粒子の移動距離を短縮します。新規ナノ粒子配合物表面電荷特性を最適化し、流体力学的半径を低減します。そして機械学習-最適化された波形生成表示状態と環境条件にリアルタイムで適応します。-

これらのテクノロジーは開発中です。実験結果に基づいて量産 ESL 製品を指定することはお勧めできません。

カラー E-ペーパー エボリューション

E インク ギャラリー 3このテクノロジーは、カラー EPD がどこに向かっているのかを示しています。黒/白のリフレッシュは以下に低下しました350ミリ秒、前世代の 2000 ミリ秒から減少しました。高速カラーモードヒット500ミリ秒。標準カラーモードが実行されます750～1000ミリ秒。最高品質のカラーモードがまだ必要1500ミリ秒.

カラー EPD は、選択されたアプリケーションに対して「ほとんど使用できない」状態から「実用可能な」状態に移行しつつあります。継続的な改善が期待されますが、基本的な粒子物理学の違いにより、モノクロは速度と電力の利点を無期限に保持します。

システム設計の性能仕様

実行可能な最低限の仕様

一般的な小売店の棚ラベルでは、次の番号がフロアを表します。

リフレッシュタイムグローバル モードでは 2000 ミリ秒以上、パーシャル モードでは 500 ミリ秒以上に達する必要があります。コントラスト比8:1を超える必要があります。解決少なくとも 100 DPI に達する必要があります。視野角170 度以上の範囲でなければなりません。使用温度範囲0度から40度までカバーする必要があります。バッテリー寿命1 日あたり 2 回の更新で 5 年を超える必要があります。

強化された仕様

要求の厳しいアプリケーションでは、-頻繁なアップデート、コールド ストレージ、プロモーション コンテンツ-の仕様が厳しくなります。

リフレッシュタイムグローバルの場合は 1000 ミリ秒、部分的な場合は 300 ミリ秒に達するはずです。コントラスト比12:1を超える必要があります。解決120 DPI 以上に達する必要があります。カラー機能（3～4色）が該当となります。使用温度範囲-25 度から 50 度の範囲でなければなりません。バッテリー寿命1 日あたり 4 回の更新で 3 年を超えるはずです。

仕様の検証

ベンダーの仕様は現実的な条件で検証する必要があります。これはオプションではありません。-データシートの主張と本番環境のパフォーマンスの間には大きなギャップが存在します。

室温だけでなく、最低および最高の動作温度でリフレッシュ時間をテストします。実験室の照明ではなく、実際の店舗の照明条件でコントラスト比を確認してください。意図した更新頻度とコンテンツ タイプを使用してバッテリー寿命の予測を検証します。-ベンダーの予測は通常、最良のシナリオを想定しています。-ネットワーク アーキテクチャが適切に拡張されていることを確認するために、ターゲットのラベル数を使用してシステム レベルの更新レイテンシを検証します。-

テクノロジーとアプリケーションのマッチング

電子棚ラベル技術の選択は、最終的には、要件に適合する機能によって決まります。電気泳動ディスプレイの物理学には明確な境界が確立されており、-リフレッシュ レート、温度感度、ゴースト動作-をいくら最適化しても超えられません。これらの境界を理解することで、現実的なシステム設計と適切なテクノロジーの選択が可能になります。

制約がアプリケーションに適合する導入の場合、{0}}適度な更新頻度、周囲温度での動作、価格重視のコンテンツ-{2}}ESL は、労力の削減、価格設定の精度の向上、運用の柔軟性を通じて魅力的な価値を提供します。 ESL の制限に挑戦するアプリケーションの場合、-高頻度の更新、{{​​5}}極端な温度、リッチ メディア コンテンツ-の代替技術やハイブリッド アプローチの方が適切であることが判明する可能性があります。

テクノロジーは進化し続けています。リフレッシュ レートは段階的に向上します。カラー機能が拡張されます。温度範囲が広がります。しかし、基礎的な物理学は残ります。 ESL の導入を成功させるには、これらの制約が存在しないふりをするのではなく、その制約内で作業する必要があります。
