電子棚ラベルのバッテリー交換: 寿命、コスト、および適切なセルの選択

このガイドでは、シナリオ別の耐用年数の見積もり、実用的なコストのフレームワークを提供します。電子棚ラベル大規模なバッテリー交換と、2 つの最も一般的なセルタイプ - の明確な比較により、問題が発生する前にメンテナンスを計画できます。

1. ESL の動力と電池の寿命が長い理由

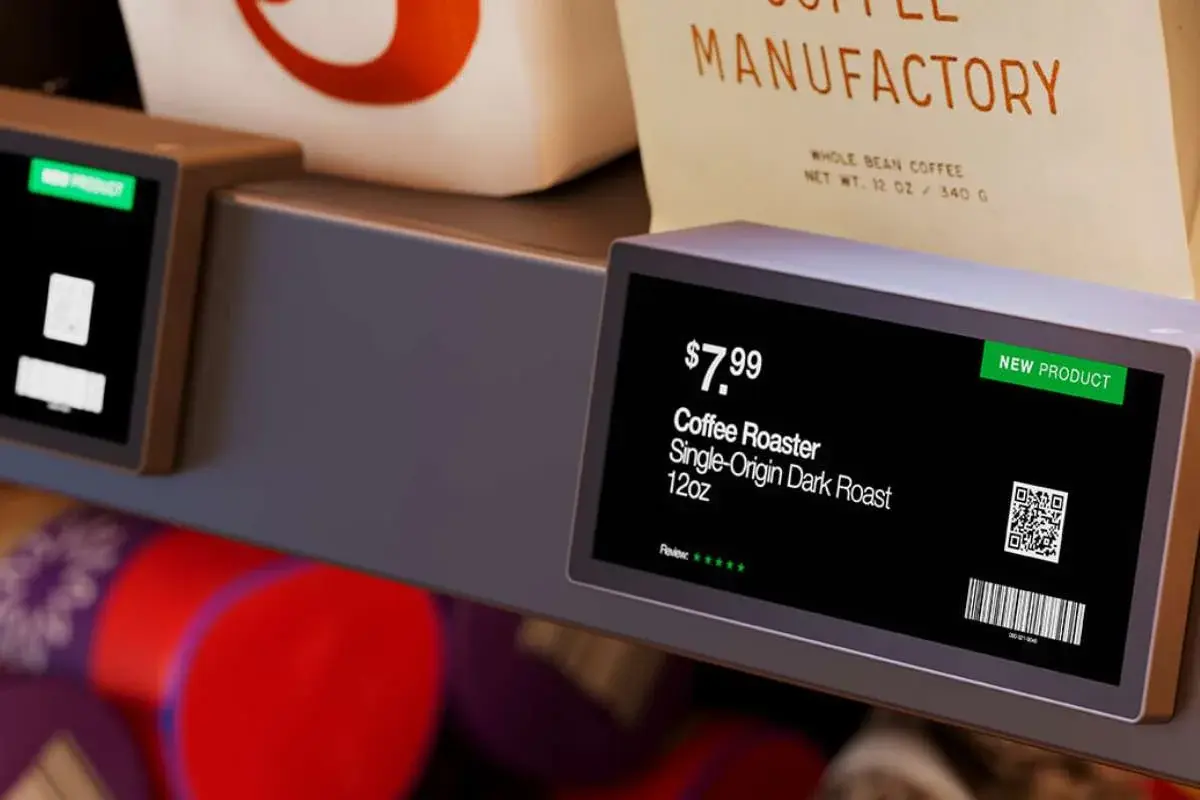

電子ペーパー ディスプレイ技術-これが、ESL バッテリーが数日ではなく数年持つ主な理由です。 LCD とは異なり、eink 画面は画像が変化するときにのみ電力を消費します。-価格の更新が完了すると、ディスプレイにはその画像がエネルギー消費ゼロで無期限に保持されます。アイドル時の消費電力がゼロという特性により、小型コイン電池が信頼できる長期電源になります。-

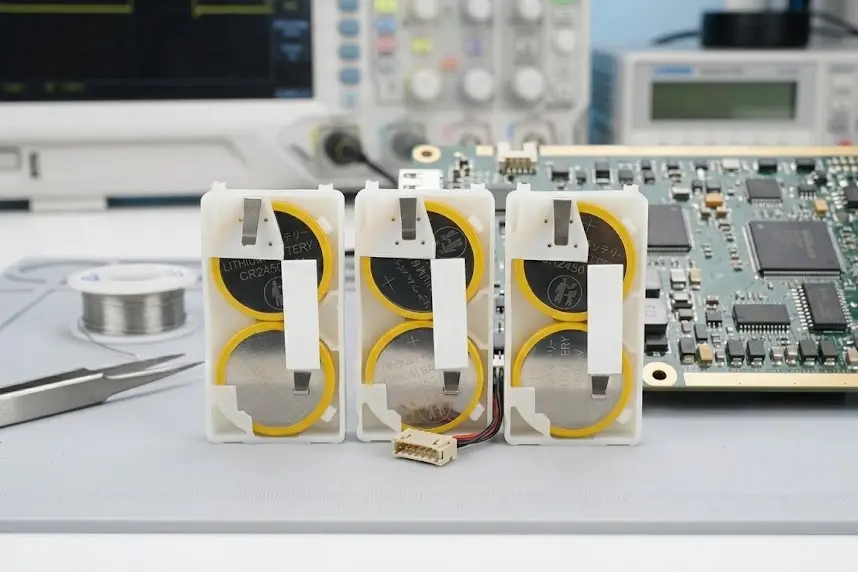

使用される電池は、二酸化マンガン リチウム (Li-MnO₂) コイン電池 - CR シリーズです。安定した 3V 出力を提供し、メーカーの公開仕様書によれば、アイドル状態での充電損失は年間 1% 未満です (エナジャイザー CR2450 データシート）。 3 つのモデルが導入の大部分をカバーします。

• CR2032- 220mAh、直径 20mm。小さなラベル (1.5 インチ～2.9 インチ) に適合します。更新頻度が低い環境に最適です。

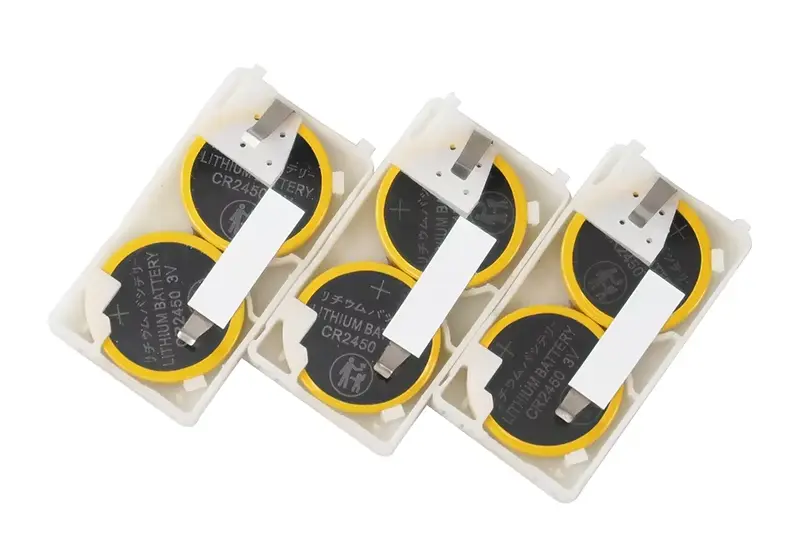

• CR2450- 550mAh、直径 24.5mm。標準的な選択肢は、4.2"ほとんどの小売設定では、最大 7.3 インチのラベル​​が使用されます。
• CR2477- 1000mAh、直径 24.5 mm、厚さ 7.7 mm。大規模な形式のラベル、コールド チェーン セクション、または高頻度の更新-デプロイ-で使用されます。

注文前の重要事項:ESL ハウジングは、1 つの特定のセル形式に合わせて設計されています。交換用在庫を購入する前に、ハードウェア サプライヤーに互換性のあるモデルを確認してください。- CR2450 を受け入れるすべてのシャーシが CR2477 に物理的に適合するわけではありません。

2. ESL バッテリーの実際の寿命はどれくらいですか?

理解するためにESL システムの仕組み電力レベルでは、実際の展開で見られるほぼすべての変動は 3 つの変数によって決まります。

更新頻度が支配的な要因です。価格を押すたびに無線が起動し、ディスプレイが再描画されます - 両方とも電流が流れます。ラベルを 1 日に 1 回更新すると、ラベルが 1 日に 10 回更新される場合の 1 年間の消費量の一部が消費されます。

通信プロトコル送信ごとに無線がアクティブな状態を維持する時間に影響します。 BLE 5.0 は短時間スリープ状態から復帰し、ほぼすぐにスリープ状態に戻るため、一般的に最もバッテリー効率の高いオプションとなっています。- - GHz 未満の RF は壁の透過性が優れていますが、通常、更新サイクルごとに無線をアクティブに保つ時間がわずかに長くなります。詳細な比較については、別の記事で説明しています。Bluetooth 対 Wi-Fi 対 Sub-GHz ESL.

周囲温度低温ではアクセス可能な容量が減少します-。これについては次のセクションで説明します。

以下の表は、BLE 5.0 通信、標準の電子ペーパー ディスプレイ、室温動作 (15 ～ 25 度) に基づいた参考寿命の推定値を示しています。-これらは、製造元の仕様と一般的な導入パラメータから導出された計画ベンチマークであり、保証されたパフォーマンス数値ではありません。実際の結果はハードウェア モデルによって異なります。

BLE 5.0 導入パラメータと公開されている Li-MnO₂ 仕様に基づいた参考推定値。モデル固有のデータについては、ESL サプライヤーにお問い合わせください。{3}

よくある誤解は、「バッテリー 10 年」という主張が広範囲に適用されるというものです。-低頻度の更新スケジュール（1 日あたり 1 ～ 2 回）、大容量の CR2477、室温を前提としています。-毎日のプロモーション サイクル、動的価格設定、または競合他社に合わせた価格設定を実行している小売業者は、現実世界の寿命が大幅に短くなる可能性があります。これは、計画を立てている限り問題ありません。{9}

3. コールドチェーン: 冷蔵セクションおよび冷凍セクションでの ESL バッテリー寿命

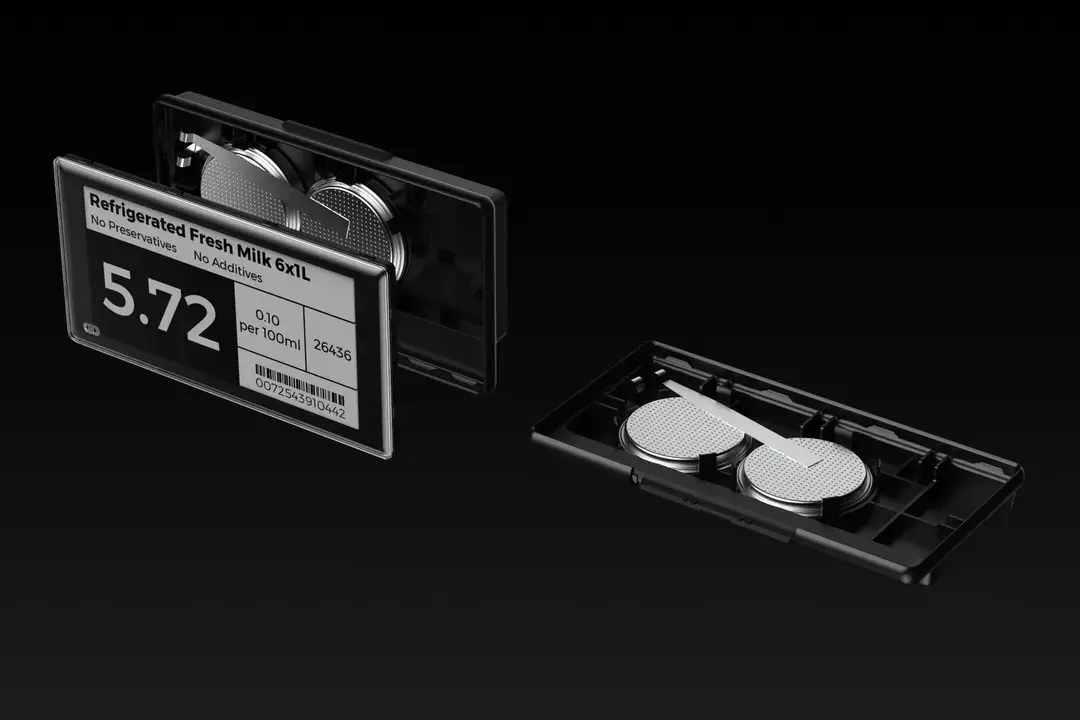

コールド チェーン小売店 - の食料品店の冷蔵ケース、薬局の冷蔵倉庫、食品サービスの冷凍セクション - は、最も急速に成長している ESL 導入カテゴリの 1 つであり、バッテリー計画が最も過小評価されていることが最も多いカテゴリです。-

Li-MnO₂ の化学反応は、低温環境ではアルカリ電池よりも優れた性能を発揮しますが、温度の影響を受けないわけではありません。温度が低いと電気化学反応が遅くなり、たとえ貯蔵エネルギーが変化していなくても、利用可能な容量が減少します。で説明されているパフォーマンス特性に従って、IEC 60086-4（リチウム一次電池の国際規格）、氷点下の温度での容量保持率は、定格条件よりも大幅に低下する可能性があります。{0}}

実際的な観点では:

• 冷蔵ケース（0～5度）：室温での容量の約 75～85% が期待できます。-常温で 5 年間持続する CR2450 は、乳製品やデリのケースでは 3 ～ 4 年間持続します。
• 急速冷凍 (-18 度から -25 度):容量保持率は約 50 ～ 60% に低下します。同じ CR2450 は 2 ～ 3 年持続する可能性があります。

コールド チェーン セクションの ESL を調達する場合は、次の点を確認してください。

• 動作温度定格:標準 ESL は 0 度から 40 度まで評価されます。凍結切片には、-20 度以上のラベルが必要です。
• IP67 シーリング以上:ラベルが温度ゾーン間を移動すると結露が発生します。 IP67 シールにより、湿気がバッテリー接点に到達するのを防ぎます。私たちの5.8インチESLNFC と IP を備えた-密閉は、冷蔵環境で使用されるオプションの 1 つです。
• CR2477 をデフォルトのセルとして使用します。容量が大きくなると、低温での容量損失に対するバッファーが提供されます。{0}一部のメーカーは、極低温用途向けに電解質配合を変更した冷間最適化セルを提供しています。{{2}

のために食料品のコールドチェーン展開、予想されるバッテリー寿命を周囲の推定値と比較して 30 ～ 40% 短縮し、最初からメンテナンス スケジュールに織り込んでください。

4. 電子棚札のバッテリー交換に実際にかかる費用

バッテリー交換は、調達チームが最も軽視しがちな定期的なメンテナンスコストの 1 つです。実際の数値は、ほとんどの購入者が予想する - よりも管理しやすいものですが、正直に計算する必要があります。

CR2450 セルの価格は、バルク価格で 1 個あたり約 0.30 ～ 0.60 ドルです。 1,000 枚のラベル ストアの場合、交換サイクル全体で 300 ～ 600 ドルの材料費がかかりますが、システム投資に比べれば微々たるものです。実際のコストは人件費です。

ESL バッテリーを交換するには、ラベルを見つけ、ハウジングを開け、セルを交換し、ラベルが再接続されていることを確認する必要があります。経験豊富なスタッフが効率的に作業し、筐体の設計や棚へのアクセスのしやすさに応じて、ラベル 1 枚あたり約 90 秒から 2 分でこの作業を完了します。

バルクセルの価格と業界の労働ベンチマークに基づいた例示的な推定値。特定の環境に合わせて労働率と交換頻度を調整します。

これが導入全体の経済学にどのように適合するかについての詳細な画像については、次の記事を参照してください。ESL ROI 計算ツールそしてESL 費用の内訳ガイド.

実際には 3 つの要因がこのコストを押し上げています。バッテリー監視がないこと (そのため、スタッフは計画された交換を実行するのではなく、ダークラベルの診断に時間を費やします)、コールドチェーンの集中度が高いこと、そして最下段や冷蔵ケース内の棚へのアクセスが困難であることです。

5. 店舗全体でのバッテリー交換の管理

ラベルが暗くなるまで待ってから行動することは、労力と運用上のリスクの両方において、バッテリー メンテナンスの最も高価なアプローチです -。シフトの途中でラベルの表示を停止すると、-価格設定のコンプライアンスリスク: 多くの管轄区域では、顧客は店頭価格と登録価格の低い方を法的に受け取る権利を有します。ダークラベルはその参照ポイントを完全に削除します。

実用的な代替案は、ESL管理プラットフォームバッテリーの状態をプロアクティブに監視します。最新のシステムのほとんどは、ネットワーク内のすべてのラベルの充電レベルを表示し、しきい値アラートをサポートしています。アラートを 20 ～ 25% の残容量 - に設定します。これにより、通常、ラベルがオフラインになる危険性が生じるまでに数週間のリードタイムが与えられます。

そのデータを使用すると、個別の障害に対応するのではなく、棚セクションごとにバッチで交換できます。実際にうまく機能するアプローチの 1 つは、店舗を 6 ～ 8 つのメンテナンス ゾーンに分割し、定期的なフロアウォークの一環として月に 1 つのゾーンをチェックし、同じ訪問中に交換の基準値を下回るラベルにフラグを立てることです。これにより、年間を通して労働力が均等に分散され、同時故障の大規模な波が発生するリスクが排除されます。

ラベルが貼られている店舗の場合期待通りに更新されない、バッテリー レベルは、信号強度やゲートウェイ ステータスと並んで - を確認する最初の変数です。低温セクションで 15% の充電状態にあるラベルでは、ディスプレイが完全に暗くなる前に断続的な接続の問題がすでに発生している可能性があります。

6. CR2450 と CR2032: セルをストアに適合させる

ほとんどの小売 ESL 展開では、CR2450 が正しいデフォルトです。代わりに CR2032 を使用するかどうかの決定は、通常、優先ではなく、物理的に大きな 24.5 mm セルを収容できない小さなフォーマットのラベル - というハードウェアの制約によって決まります -。

実用的な注意事項: 明確なラベル体系を持たずに、同じモデルのラベル間でバッテリーの種類を混在させないでください。隣接するハウジング内で CR2032 セルと CR2450 セルを混合すると、交換ラウンド中に混乱が生じ、スタッフが間違ったセルを取り付ける危険性があります。

CR2477 を選択する場合: 更新頻度の高い環境 (1 日あたり 10+ 回の価格変更)、大規模なフォーマットのラベル、または 0 度以下で動作するコールド チェーン セクション。-このようなシナリオでは、容量プレミアムは価値があります。

よくある質問

ESL バッテリーの寿命は平均どのくらいですか?

一般的な小売条件 - 1、1 日あたり 3 回の価格更新、BLE 5.0、室温 - では、CR2450 は約 5 ～ 7 年間持続します。更新頻度が高い場合や気温が低い場合は、その範囲が短くなります。 「最長 10 年」という数字は、大容量の CR2477 セルを使用した低頻度のスケジュールを想定しています。{{10}{11}}

技術者がいなくても店舗スタッフが ESL バッテリーを交換できますか?

はい、ほとんどのシステムで可能です。ほとんどの ESL ハウジングはプレスタブまたはスライド カバーを使用します-。工具は必要ありません。新しいセルが挿入されてから数秒から 2 分以内に、ラベルはネットワークに自動的に再接続します。一部の産業用取り付けブラケットでは 1 本のネジを使用しますが、それでも 1 分で完了する作業であり、技術的なトレーニングは必要ありません。-

ESL バッテリーの交換が必要な時期はどのようにしてわかりますか?

ESL 管理プラットフォームを通じて、ネットワーク内のすべてのラベルのバッテリー レベルをリアルタイムで報告します。{0}バッテリー残量低下アラートを 20 ～ 25% に設定すると、数時間ではなく数週間前に通知が届きます。-ラベルが視覚的に暗くなるのを待つことは、運用リスクとコンプライアンス リスクの両方を生み出す事後対応的なアプローチです。

ESL バッテリーが完全に消耗するとどうなりますか?

電子ペーパー ディスプレイは、電力が供給されなくても最後に描画された画像を保持します。-、完全に使い果たされたラベルは、空白になるのではなく、最後に受け取った価格を表示し続けます。ただし、バッテリーが交換されるまで新しいアップデートを受信することはできません。管理プラットフォームではラベルがオフラインとして表示され、システム内で価格が変更されると、表示される価格は徐々に不正確になります。このため、ディスプレイが暗くなることよりも、プロアクティブな監視の方が重要です。

ESL バッテリーは冷凍庫で消耗するのが早くなりますか?

はい、顕著です。室温で 5 年間持続する CR2450 は、冷蔵ケース (0 ～ 5 度) で 3 ～ 4 年、極冷凍環境 (-18 度) で 2 ～ 3 年持続します。-凍結切片の場合は、低温動作用と評価されたラベルの CR2477 を使用し、毎年ではなく四半期ごとに、より頻繁なメンテナンス チェックを計画してください。-

1,000 枚のラベル ストアの 5 年間のバッテリー交換コストの合計はいくらですか?

CR2450 セルをバルク価格で使用し、交換ごとに約 1.5 分のスタッフ時間を費やした場合、5{2}} 年サイクルの合計は約 800 ～ 1 ドル、つまり年間ラベルあたり約 0.18 ドルになります。-}これは、同じ期間にわたって手作業での紙タグの交換を排除することで得られる労力の節約に比べれば低いものです。

更新頻度は実際にバッテリー寿命にそれほど影響しますか?

ほとんどの購入者の期待を上回ります。ラベルを 1 日に 1 回更新すると、同じバッテリーで同じラベルを 1 日に 10 回更新するよりもほぼ 4 倍長持ちします。プロモーション-の厳しいまたは変動的な価格設定環境を実行している小売業者は、最初から CR2477 を選択し、それに応じて交換計画を設定する必要があります。

同じ ESL ハードウェアで異なるバッテリー モデルを使用できますか?

物理スロットの寸法がサポートしている場合に限りますが、これは一般的ではありません。ほとんどのラベルは、1 つの特定のコインセル形式に合わせて設計されています。交換用在庫を大量に注文する前に、必ずハードウェア サプライヤーに互換性を確認してください。

ESL バッテリー交換の結論

バッテリー交換は、一見したようにメンテナンスの負担ではありません。標準的な導入では、ラベルあたり年間約 0.18 ドルとコストは低くなりますが、対応ではなく計画が必要です。-。これをうまく扱う店舗は、初日から監視アラートを設定し、ゾーンごとにローリング交換スケジュールを作成し、デフォルトで最小のオプションを選択するのではなく、適切な環境に適したセルを選択する店舗です。

私たちが目にする最も一般的なエラーは、ユニットあたりの価格が安いため中規模から大規模のラベルに CR2032 セルを使用しており、交換頻度が 2 ～ 3 倍になることです。--その決定に伴う総コストは、ほとんどの場合、事前の節約額を超えます。

ESL システムを評価していて、バッテリーの仕様が特定の更新頻度や店舗レイアウトとどのように相互作用するかを理解したい場合は、コールド チェーン セクションを含む - -ESL 製品の全範囲そして導入ソリューション各ページではハードウェア オプションについて詳しく説明しています。あなたのプロジェクトについて直接会話したい場合は、見積もりを依頼するお客様と一緒に構成を進めていきます。
